XY-OQ-7000K1
XINYUN

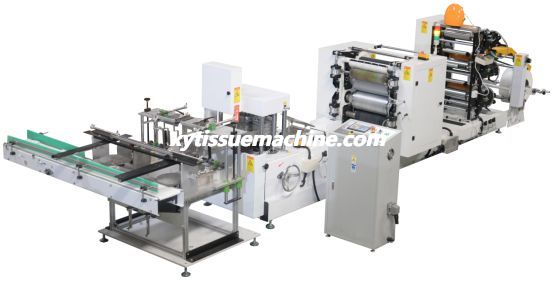

XY-OQ-7000K Полностью автоматический высокоскоростной
Машина для производства салфеток с двумя линиями
Контур
Разгружается двумя комплектами складных колес.Готовая продукция разделяется и укладывается в соответствии с заданным количеством листов с помощью автоматического укладчика, а затем переносится на транспортную ленту с помощью вращающегося рулевого управления.Эта машина реализует автоматический производственный процесс, при котором работникам не нужно разделять, раскладывать и упаковывать бумагу.
Таким образом, для работы потребуется всего 1 рабочий. контролирует фальцевальную машину, конвейерную ленту и проверяет целостность готовой продукции, осмотр готовой продукции на месте и т.д.
Ссылка на видео:https://youtu.be/y_Zkr1Da7Vo
Технические параметры

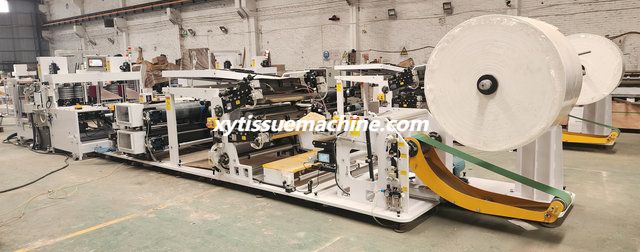

1、СКЛАДНАЯ МАШИНА
НЕТ. | Описание | Технические характеристики |
1 | Сырье (джамбо-рулон) | 15~18 г/м2 (2 слоя);18~24 г/м2 (1 слой) |
2 | Диаметр сырой бумаги | ≤￠1500 мм； |
3 | Спецификация внутреннего диаметра сердечника рулона большого размера | Диаметр 76,2 мм |
4 | Ширина рулона Джамбо | 600 мм |
5 | Разверните размер салфетки | 330 мм×330 мм±2 мм |
6 | 1/4 сложенного размера салфетки | 165 мм×165±2 мм |
7 | Расчетная скорость | 2300 листов/мин |
8 | Рабочая скорость | 2000 листов/мин |
9 | Веб-направляющее устройство | Один комплект |
10 | Режим управления | Программное управление Inovance PLC, инвертор Inovance |
11 | Мощность главного двигателя | 7,5 кВт 380 В, 50 Гц, 3 фазы |
12 | Давление сжатого воздуха | ≥0,5 МПа (необходимо принести с собой) |
13 | Расход сжатого воздуха | ≤1 (м³/мин) |
14 | Управляющее напряжение | 220 В переменного тока + 24 В постоянного тока |
15 | Обнаружение сломанной бумаги | Машина остановится, когда сырье будет израсходовано. |
16 | Режим защиты безопасности | Все основные части трансмиссии защищены защитными кожухами. |
17 | Размеры машины (Д*Ш*В) | 6800*2500*1800мм |
18 | Вес машины | Около 5 тонн |
1.1 Fстарая голова машины
НЕТ. | Описание | Технические характеристики |
1 | Режим вождения | Зубчатый ремень двигателя;шестерня |
2 | Расстояние складных роликов | Ручная регулировка |
3 | Расстояние подающих роликов | Ручная регулировка |
Tпередача | ||
4 | Ремень подачи бумаги | Синхронный ременный привод, Шестеренчатый привод |
5 | CAM-материалы | Хромомолибденовая сталь |
Oдругие | ||
6 | Защитный | Основные детали трансмиссии защищены защитными кожухами. |
7 | Система смазки | Централизованная подача масла, электрическая заправка. |
1.2 Ленточная пила по бумаге
НЕТ. | Описание | Технические характеристики |
1 | Способ резки бумаги | Полотно циркулярной ленточной пилы 3200мм (привезено из Японии) |
2 | Материал слота для бумаги | Нержавеющая сталь |

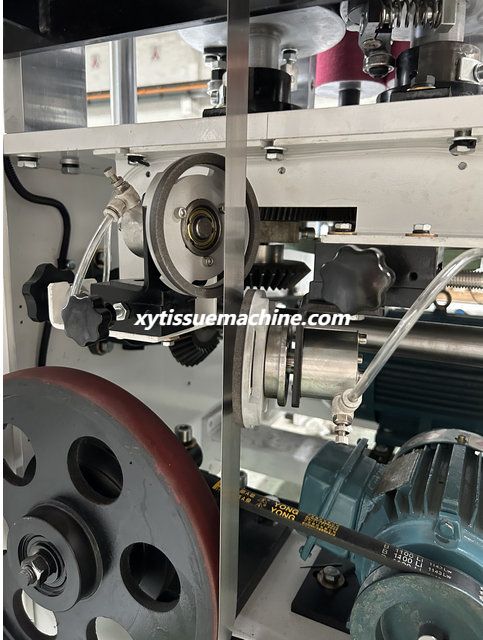

3 | Метод заточки | Ручная регулировка, пневматическая автоматическая заточка всасыванием. Автоматическая заточка времени. |
4 | Материал шлифовального круга | Чашка белого песка |
5 | Проверьте и отбалансируйте диск ленточной пилы. | Динамическая параллель плюс-минус 10 g |
6 | Регулировка натяжения и наклона ленточной пилы | Регулируемый вверх и вниз
|
7 | Путь передачи | клиновой ремень |
8 | Мощность двигателя | 0,75 кВт*2 |

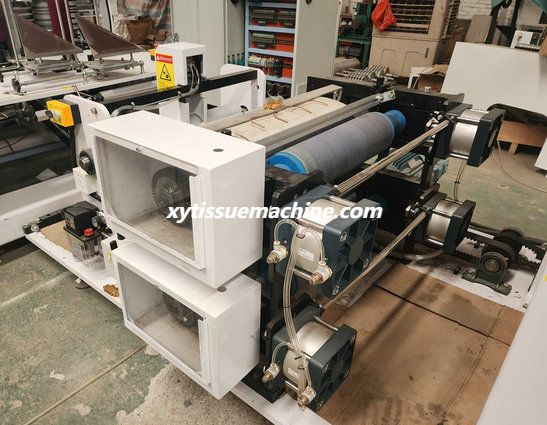

2. Тиснение.
НЕТ. | Описание | Технические характеристики |
1 | Режим вождения | Ремень синхронизатора;шестерня |
2 | Регулировка зазора | Наддув цилиндра, ручная регулировка позиционирования |
3 | Разбросанный рулон бумаги | Направленный валик, регулируемый угол |
4 | Защитный | Основные детали трансмиссии защищены защитным кожухом, а порт подачи оснащен защитной сталью и системой обнаружения повреждения материала. |
5 | Структура тиснения
| Нажмите слева направо для быстрой разборки. Сталь-шерстяной валик. |
6 | Система смазки | Режим централизованной подачи масла, электрический ГРМ заправки. Смазка шестерен жидким маслом |
7 | Режущая часть
| Метод стрижки;верхний нож сжимается пневматически. Нижний нож зафиксирован двойными краями и может быть заменен. |

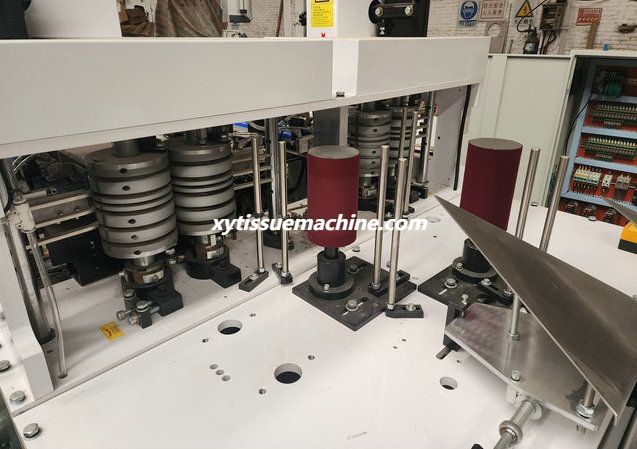

3、Автоматическое передающее устройство
НЕТ. | Описание | Технические характеристики |
1 | Режим вождения | Мотор;Цилиндр и ремень |
2 | Номер перевода | Регулируемая 20-200 (листов) |
3 | Высота формовки | Регулируемый 40-150 (мм) |
4 | Направление подачи упаковочной машины | Двигатель вращается независимо и направляется в упаковочную машину. |
5 | Функция сжатия | Не входит в комплект (можно добавить по индивидуальному заказу) |
6 | Защитный | Основные детали трансмиссии защищены защитными кожухами. |
7 | Режим подачи упаковочной машины | Режим вставки одной упаковки с функцией подъема материала и позиционирования порта подачи. |

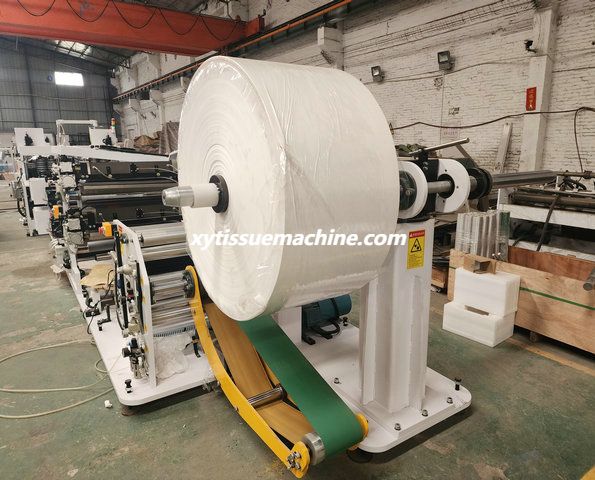

1.4 Расслабление часть
НЕТ. | Описание | Технические характеристики |
1 | Способ подачи | Плоская лента шириной 200 мм, давление в цилиндре |
2 | Способ загрузки бумаги | Подъемная вспомогательная ручная подача, двухпозиционная поворотная рама для материала |
3 | Максимальный диаметр большого рулона | ≤￠1450 мм； |
4 | Давление сжатого воздуха | ≥0,5 МПа |
5 | Расход сжатого воздуха | <1 (м³/мин) |
6 | Включая плавающую палку | Ручная настройка параметров, автоматическая система управления микрорегулировкой. |
7 | Направление передачи | Независимый моторный привод |
8 | Режим управления
| Программируемое управление, включая остановку машины, когда материал отрезан и когда сырье подходит к концу. |
Опция Функция

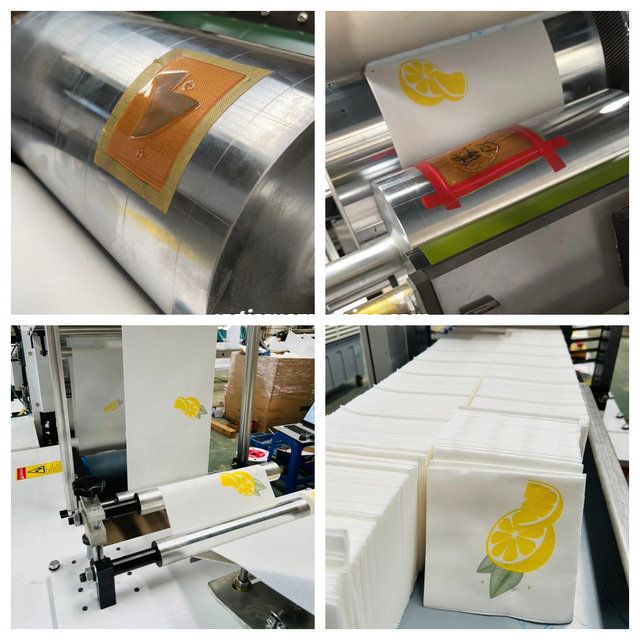

Устройство цветной печати

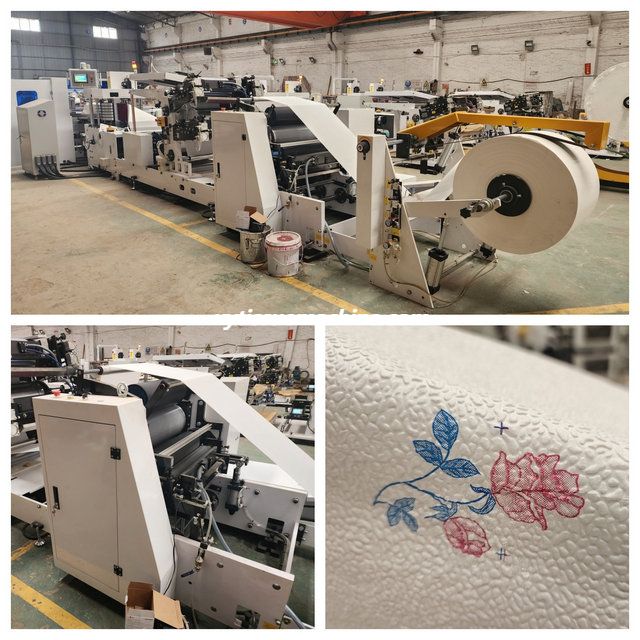

Система клеевого ламинирования
Требование к внешнему состоянию
1, Требования к установке
1.1 Требования к месту установки машины: пол мастерской должен иметь слой бетона толщиной 150 мм для обеспечения достаточной поддержки;Если машина размещена на втором этаже или выше, необходимо убедиться, что пол имеет достаточную несущую способность, а при проектировании пола необходимо учитывать вес машины и коэффициент динамической нагрузки.
Пожалуйста, обратитесь к прилагаемому изображению, чтобы узнать о несущей способности машины.
1.2 Убедитесь, что отклонение от плоскостности места, где установлен станок, не превышает 5 мм/м2, в противном случае необходимо добавить подставку для ног, подготовленную клиентом заранее.
1.3 Горизонтальная регулировка и выравнивание. При установке машины необходимо отрегулировать уровень и нейтраль, чтобы обеспечить отклонение в пределах +/- 5 мм.
1.4 Затяните все винты.
2、Требования к подаче воздуха
2.1.Необходимо использовать очищенный и осушенный сжатый воздух с точностью фильтрации <40 мкм.
2.2.При смазке сжатым воздухом концентрация масляного тумана не должна превышать 25 мг/м.
2.3.Когда система работает в нормальном режиме, количество масляного тумана устанавливается на уровне 0,2–1 капли или 0,5–5 капель/1000 л.
2.4.Требуемое минимальное давление: 0,6 МПа.
2.5.Минимальный расход: 3 м³/ч.
2.6.Подключение газового тракта: Правильно подсоедините газовый тракт в соответствии с чертежом газового тракта.Пожалуйста, обратитесь к приложенному рисунку для конкретного режима подключения.
2.7.Основная трахея: 8 мм.
2.8.Масло подачи воздуха: используйте турбомасло № 1 без присадок (ISO-VG32).
Не используйте моторное масло, шпиндельное масло и т. д.
3、Птребования к электроснабжению
Требуемая мощность:
3.1 Требуемое напряжение: 380 В+/-10%.
3.2 Требуемая частота: 50 Гц.
3.3 Требуемый ток: 50А.
3.4 Пожалуйста, обратитесь к приложенному рисунку для определения конкретного места установки электропитания.
4、Требования к смазке и техническому обслуживанию
4.1 Требования к материалам:
4.1.1.Смазочное масло: смазочное масло не должно влиять на производительность и эффективность машины.(Предлагаемый бренд: Shell)
Выносливость РЛ 2/П16К(ЯП); Stamina RL 2/P16K(JAP) — торговая марка Stamina.
4.1.2.Белое минеральное масло: гидравлическое масло не должно влиять на производительность и эффективность машины.
Предлагаемый бренд: масло №5 нефтехимической продукции в Маомине, провинция Гуандун.
4.2 Требования к техническому обслуживанию:
4.2.1.Цикл обслуживания: один раз в неделю
4.2.2.Требования к техническому обслуживанию: заполните подшипник смазочным маслом, смажьте войлок умеренной влажностью, разумно натяните ремень и очистите бумажную пыль внутри и вокруг машины.
4.3.3.Проверьте все винты на предмет ослабления и крепления.
5、Список предметов готовый клиентом
Тип | Модель | Описание | КОЛ-ВО | Примечание |
Требования к подаче воздуха | Зависит от клиента | Воздушный компрессор (с осушающей очисткой) | По требованию
| Пожалуйста, обратитесь к пункту 2 для запроса |
Требования к подаче воздуха | ¢8 | ПУ трубка
| По требованию
| Это зависит от сайта клиента |
Требования к подаче воздуха | ИСО-ВГ32 | Турбинное масло №1 без присадок | По требованию
| Масло подачи воздуха
|
требования к источнику питания | кабель
| По требованию
| Это зависит от сайта клиента | |
Требования к техническому обслуживанию смазки | По требованию
| Выбор клиента
| ||
Требования к техническому обслуживанию смазки | Смазочное масло
| По требованию
| Выбор клиента
| |
Требования к техническому обслуживанию смазки | Белое минеральное масло
| По требованию
| Выбор клиента | |
Земля
| Стальная пластина
| Анкерная пластина
| По требованию | Неровная поверхность или указано заказчиком |
Примечание: вышеуказанные материалы должны быть подготовлены заранее до прибытия машины, в противном случае это повлияет на ход установки и отладки машины.
6. Список конфигурации двигателя
НЕТ. | Описание | Бренд |
1 | Инвертор | Инновация |
2 | Мотор | Цзян Шэн |
3 | ПЛК | Инновация |
4 | Цилиндр | ЭйрТАС |
5 | Другие электрические компоненты | Тяньчжэн |
6 | Реле | Шнайдер |
7 | Серводвигатель | Дельта |
8 | Пневматические компоненты | ЭйрТАС |
7. Несущий
НЕТ. | Бренд | Описание | Модель | Используемое местоположение |
1 | НСК | Радиально-упорные подшипники | 30208 | Складное колесо |
2 | НСК | Самоустанавливающийся подшипник борта колонны | 22210 | Тиснение |
3 | НСК | Самоустанавливающийся шарикоподшипник | 1206 | Печатная часть |
4 | Харбин | Радиальные шарикоподшипники | Направляющие ролики и другие второстепенные компоненты | |
5 | ЛК | Подшипниковый узел | Часть трансмиссии |
