XY-TQ-AG
XINYUN

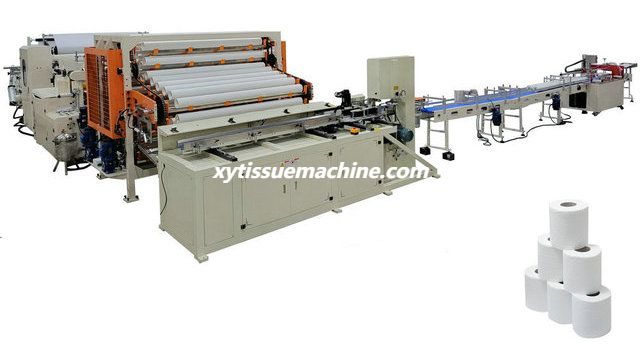

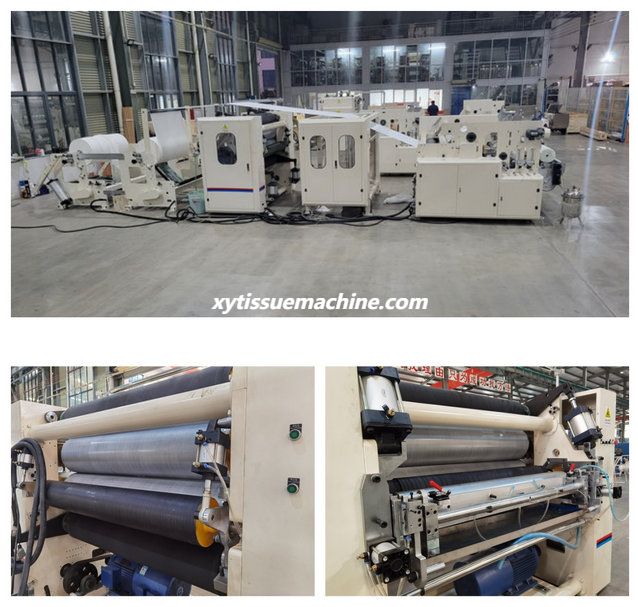

XY-TQ-AG Автоматический унитаз с клеевым ламинатом
Линия по производству рулонов папиросной бумаги
Контур
Эта производственная линия состоит из автоматической машины для перемотки рулонов туалетной бумаги XY-TQ-B, автоматической ленточной пилы для резки туалетной бумаги XY-AI-400 и полуавтоматической машины для упаковки туалетной бумаги в несколько рулонов XY-AI-398A.
Он превращает большие рулоны в готовые рулоны.Вся линия работает бесперебойно и стабильно, экономя затраты на рабочую силу и снижая трудозатраты. Это лучший выбор для производства гигиенической бумажной продукции.
Ссылка на видео: https://youtu.be/Z741p6LFtEI

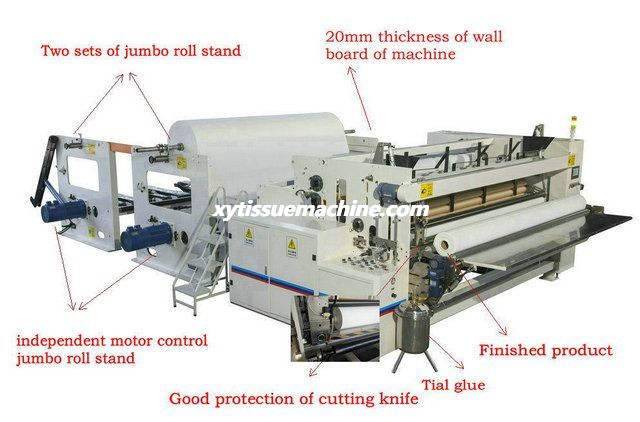

1) Автоматическая машина для перемотки кухонных полотенец туалетной бумаги XY-TQ-B
Контур
Автоматическая машина для перемотки туалетной бумаги/кухонных полотенец предназначена для обработки рулонов туалетной бумаги/кухонных полотенец.
Машина оснащена устройством подачи сердцевины.Сырье из гигантского рулона после полного тиснения или тиснения по краю, затем перфорации, обрезки концов и распыления хвостового клея становится бревном.Тогда он может работать с режущим станком
и упаковочная машина, чтобы стать готовой продукцией.
Машина управляется ПЛК, люди управляют ею через сенсорный экран, весь процесс автоматический и простой. для работы, снизить затраты на человека.
И наша машина может быть изготовлена специально в соответствии с требованиями клиентов.
Ссылка на видео:
https://youtu.be/r8mkv57RIrs (с устройством для тиснения)
https://youtu.be/cfjCsv6h2iw (с системой клеевого ламинирования)
https://youtu.be/skfnj7zmwvY (с системой клеевого ламинирования и цветной печатью)
1. Эта машина предназначена для изготовления рулонов туалетной бумаги, вся конструкция настенного типа, что обеспечивает стабильную работу машины на высокой скорости и бесшумность.
2. Расстояние перфорации регулируется в зависимости от расстояния.
3. Автоматическая система подачи стержня, автоматическое проталкивание бревна после перемотки, а затем повторная перемотка нового бревна.
4. Автоматическая обрезка кромок, распыление клея и герметизация синхронно за один раз.Оставив хвостик длиной 10-18 мм, его можно легко перемотать снова, что позволяет сократить количество отходов и сэкономить затраты.
5. Принимает международную передовую технологию программируемого управления ПЛК, работу человеко-машинного интерфейса, набор данных и параметрическое отображение неисправностей на сенсорном экране.
6. Имеет 4 прецизионных спиральных ножа, низкий уровень шума, четкую перфорацию, коробку передач для увеличения диапазона.
7. Две задние стойки настенного типа, пневматическая подъемная система, с широкими приводными плоскими ремнями;каждый большой рулон можно регулировать независимо.
8. Используйте беговые переключатели для ношения бумаги, простые и безопасные в эксплуатации.
Технический параметр
Модель | XY-TQ-B Автоматическая машина для перемотки кухонных полотенец туалетной бумаги |
Максимальная ширина рулона Jumbo | 2800 мм (можно указать другой размер) |
Диаметр рулона Джамбо | 1200 мм (можно указать другой размер) |
Внутренний диаметр рулона Jumbo | 3 дюйма (76,2 мм) (можно указать другой размер) |
Расстояние перфорации | 4 наковальни (115 мм) (можно указать другой размер) |
Диаметр готового продукта | 90~280 мм |
Диаметр ядра готового продукта | 38~76 мм |
Скорость производства | 180~230м/мин |
Программный контроллер | ПЛК (торговая марка ИНВТ) |
Стенды для отдыха | 2 стенда |
Пневматическая система | Воздушный компрессор мощностью 3 л.с., минимальное давление: 5 кг/см 2Па (предоставляется пользователем) |
Главная сила | 14кВт 380В 50Гц |
Измерение | 7000*4000*1900(Д*Ш*В) |
Масса | Около 7Т |
Тиснение по краю | Сталь по стали (пневматическое управление) |
Полное тиснение | Сталь к резине. |
Разница между устройством для тиснения и системой клеевого ламинирования

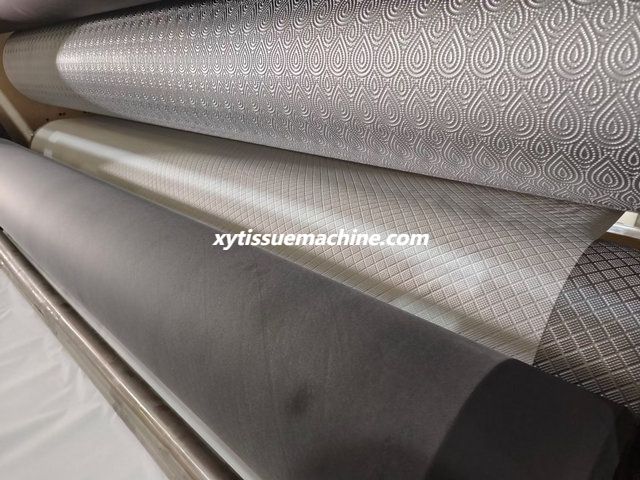

Устройство для тиснения стали и резины

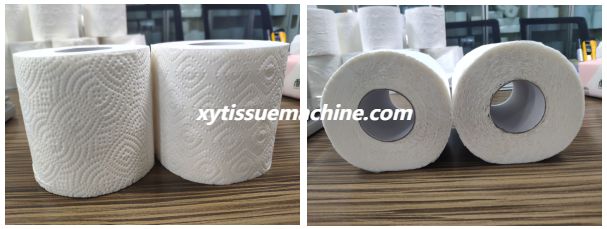

Готовая туалетная бумага с тиснением
Опция: машина для макси-рулона туалетной бумаги и кухонных полотенец с клеевым ламинированием.

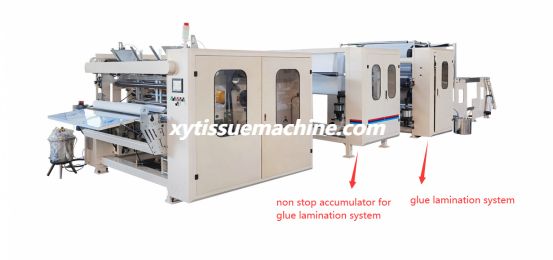

Система клеевого ламинирования
Существует два вида клеевого тиснения: декоративное тиснение и точечное тиснение.
Готовое изделие с клеевой ламинацией (кухонное полотенце, туалетная бумага и макси-рулон)

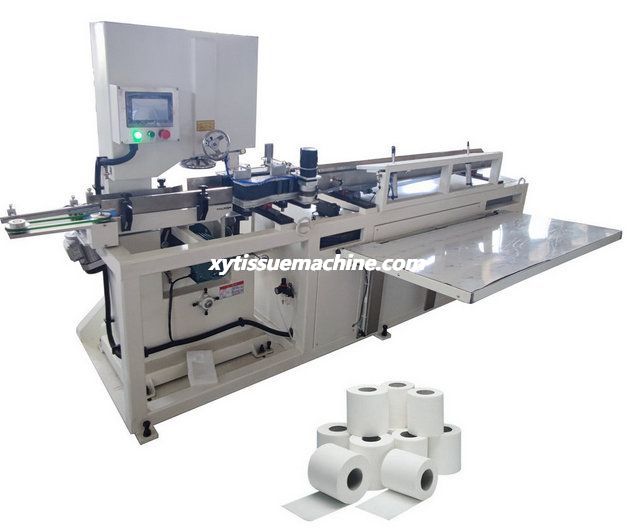

2) XY-AI-400 Автоматический Станок для резки ленточной пилы для туалетной бумаги
Контур
Оборудование управляется с помощью программного управления ПЛК и полноцветного человеко-компьютерного интерфейса с большим экраном.Точная длина подачи с сервоприводом, электромеханическое интеграционное управление и другие международные передовые технологии автоматически определяют каждое ключевое действие, имеют хорошую систему подсказки информации о неисправностях, обеспечивают наилучшее рабочее состояние всей производственной линии.
Ссылка на видео: https://youtu.be/9ZLt-TuQBOg
Особенность и функция
1. Если бумагу невозможно обрезать, оборудование автоматически останавливается и подает сигнал тревоги;
2. В сервосистеме двигателя подачи используется высокоточная сервосистема, обеспечивающая качество готовой продукции;
3. Оборудование автоматически рассчитывает количество разрезаемой готовой продукции;по сырью и длине готового изделия;
4. При неправильном вводе данных оборудование отключается и на интерфейсе появляется запрос на настройку;
5. Головка и конец бумаги могут автоматически сортироваться;
6. В оборудовании используется автоматическая система заточки ножей, которая позволяет регулировать систему заточки ножей в соответствии с требованиями разрезаемой бумаги, что увеличивает срок службы резки;
7. В системе заточки ножей используется острое стальное колесо, что повышает эффективность заточки ножей.
Техническая спецификация
Скорость резки | 80～100 резов/минуту |
Режущее лезвие | Ленточная пила (размер 3750*60*0,6) |
Длина туалетного бревна | ≦2850 мм (можно изготовить по желанию заказчика) |
Длина готового рулона туалетной бумаги | ≦300 мм |
Диаметр готового рулона туалетной бумаги | 70-130 мм |
Допуск на резку | ±1,5 мм |
Источник питания | 5 кВт 380 В 50 ч 3 фазы 4 линии |
Общий размер | 2800х1500х2100мм |
Вес машины | 1100 кг |

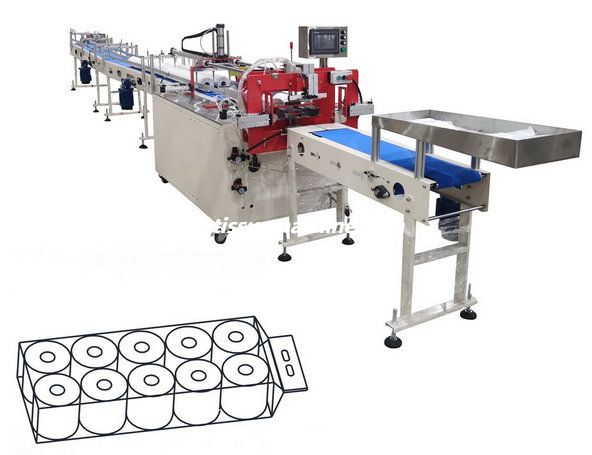

3) Полуавтоматическая упаковочная машина для туалетной бумаги XY-AI-398A на 6/8/10/12 рулонов
Ссылка на видео: https://youtu.be/XrYJlh92eLI
Особенность и функция
1. Многофункциональность: автоматическая транспортировка, работа с одной головкой, автоматическая подача, автоматическая запечатка, автоматическое противодействие.
2. Принятие передового управления компьютерным программированием ПЛК и использование жидкокристаллического текста для отображения параметров, простота настройки и управление водяным охлаждением.Кроме того, контроль температуры является более точным, поэтому термостабильные нагревательные провода и ленты могут быть защищены более эффективно. Машина использует серводвигатель для подачи продуктов в пакеты, что позволяет более точно находить продукты.
3. Упаковка и запечатывание красивые и аккуратные.Машина может работать в полной автоматизации и в полуавтоматическом режиме.Машина с конвейером может быть соединена с автоматической упаковочной машиной для туалетной бумаги с конвейером.Это позволяет машине иметь высокую производительность и, следовательно, экономить рабочую силу и снижать себестоимость продукции.
4. Производительность: 8-12 пакетов в минуту, 1 работа только на упаковку.
5. Подходит для рулонов туалетной бумаги с сердечником или без сердечника.Аппарат не может автоматически корректировать цветовой код.
6. Комплексная конструкция, жесткая рама и импортные основные компоненты позволяют нашей машине работать стабильно и эффективно, что обеспечивает долгий срок службы нашей машины.

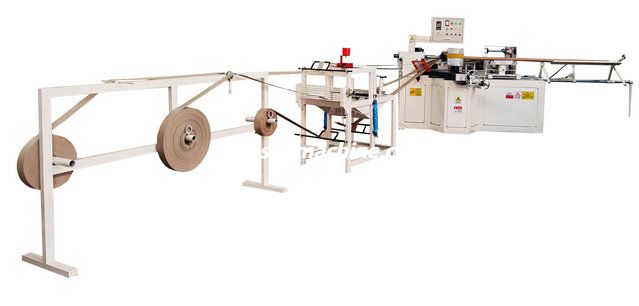

4) Опционально: Автоматическая машина для изготовления сердечников для бумажных трубок XY-SD-B.
Ссылка на видео: https://youtu.be/oi79M-83hOA
Функция и особенности
1. Время преобразования частоты, высокая точность трубы.
2. Автоматически извлеките нож или вставьте нож, чтобы разрезать трубу, не останавливая машину.
3. Сделайте сердечник другого размера, чтобы можно было легко заменить запасные части.
4. Не жарко и сухо во время формования продукта, потребление оборудования меньше.
5. Составные части имеют высокую жесткость, оборудование устойчиво и не вибрирует при прокатке стержня на высокой скорости.
6.Готовые трубы используются в производстве туалетной бумаги, пластика и текстиля, ламп и т. д.
Параметры технологии
1. Скорость производства: 15~20 м/мин.
2. Диаметр сердечника рулона: 30-100 мм.
3. Толщина стенки рулона: 1–6 мм (2–6 слоев).
4. Установленная мощность: 8,5 кВт (380 В, 50 Гц)
5. Общий размер оборудования (Д*Ш*В): 3050*850*1650 мм.
6.Вес оборудования: 1600 кг.
7. Длина резки: 800-3000 мм.
