| Ширина рулона Джамбо: | |
|---|---|
| Диаметр рулона Джамбо: | |
| Устройство для тиснения: | |
| Система клеевого ламинирования: | |
| Скорость: | |
| Количество: | |
XY-TQ-AD
XINYUN

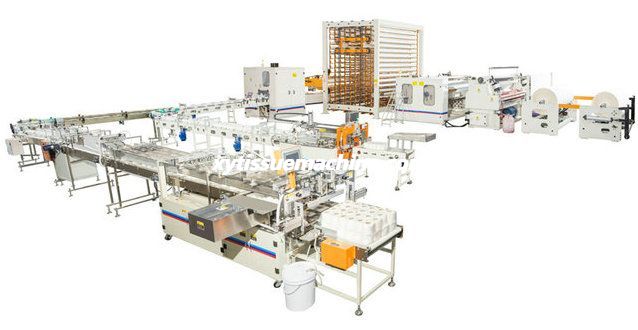

XY-TQ-AD Высокоскоростное автоматическое клеевое ламинирование
Линия по производству рулонов туалетной бумаги
Контур
Эта производственная линия состоит из автоматической машины для перемотки рулонов туалетной бумаги, накопителя рулонов бревен, двухканальной машины для резки бревен и автоматической упаковочной машины в несколько рулонов.
Он превращает большие рулоны в готовые рулоны.Вся линия работает бесперебойно и стабильно, экономя трудозатраты и снижая трудозатраты. Это лучший выбор для производства гигиенической бумажной продукции.
Ссылка на видео: https://youtu.be/UtmdIr_vk1M

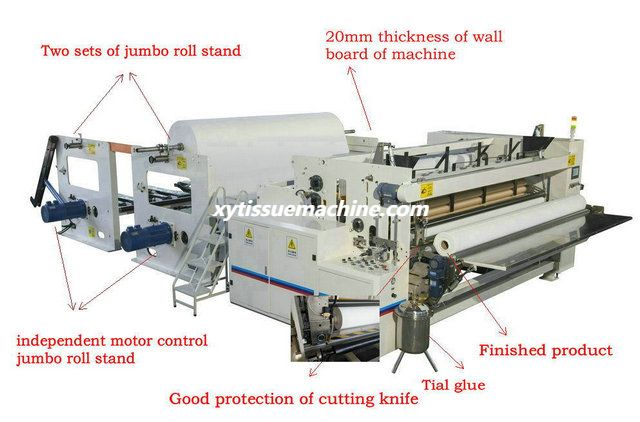

XY-TQ-B Автоматическая высокоскоростная машина для перемотки туалетной бумаги/максимум-рулонов упаковочного типа
Контур

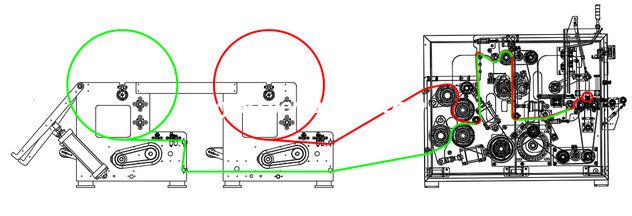

Автоматическая высокоскоростная машина для перемотки туалетной бумаги / макси-рулонов упаковочного типа предназначена для рулонов туалетной бумаги / максироллов. обработка.Машина оснащена устройством подачи сердцевины.Сырье из гигантского рулона после полного тиснения или тиснения по краю, затем перфорации, обрезки концов и распыления хвостового клея становится бревном.Затем он может работать с режущим станком и упаковочной машиной, чтобы стать готовой продукцией.Машина управляется ПЛК, люди управляют ею через сенсорный экран, весь процесс автоматический и простой. для работы, снизить затраты на человека.И наша машина может быть изготовлена по специальному заказу в соответствии с требованиями клиентов.
1. Эта машина предназначена для изготовления рулонов туалетной бумаги, вся конструкция настенного типа, что обеспечивает стабильную работу машины на высокой скорости и бесшумность.
2. Расстояние перфорации регулируется в зависимости от расстояния.
3. Автоматическая система подачи стержня, автоматическое проталкивание бревна после перемотки, а затем повторная перемотка нового бревна.
4. Автоматическая обрезка кромок, распыление клея и герметизация синхронно за один раз.Оставив хвостик длиной 10-18 мм, его можно легко перемотать снова, что позволяет сократить количество отходов и сэкономить затраты.
5. Принимает международную передовую технологию программируемого управления ПЛК, работу человеко-машинного интерфейса, набор данных и параметрическое отображение ошибок на сенсорном экране.
6. Имеет 4 прецизионных спиральных ножа, низкий уровень шума, четкую перфорацию, коробку передач для увеличения диапазона.
7. Две задние стойки настенного типа, пневматическая подъемная система, с широкими приводными плоскими ремнями;каждый рулон можно регулировать независимо.
8. Используйте беговые переключатели для ношения бумаги, простые и безопасные в эксплуатации.
Технический параметр
Модель | XY-TQ-2800B Автоматическая машина для перемотки туалетной бумаги настенного типа |
Максимальная ширина рулона Jumbo | 2800 мм (можно указать другой размер) |
Диаметр рулона Джамбо | Φ1100 мм (можно указать другой размер) |
Внутренний диаметр рулона Jumbo | 3 дюйма (76,2 мм) (можно указать другой размер) |
Расстояние перфорации | 4 наковальни (115 мм) (можно указать другой размер) |
Диаметр готового продукта | Φ90~φ280 мм |
Диаметр ядра готового продукта | φ38~φ76 мм |
Скорость производства | 0~230м/мин |
Программный контроллер | ПЛК (требуется подтверждение DELTA ИЛИ INVT) |
Стенды для отдыха | 1 или 3 стойки (необходимо указать) |
Пневматическая система | Воздушный компрессор мощностью 3 л.с., минимальное давление: 5 кг/см 2Па (предоставляется пользователем) |
Главная сила | 14кВт 380В 50Гц |
Измерение | 7000*4000*1900(Д*Ш*В) |
Масса | Около 7Т |
Тиснение по краю | Сталь по стали (пневматическое управление) |
Полное тиснение | Сталь к резине. |

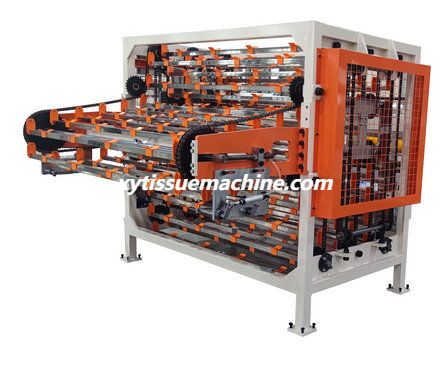

XY-203 Журнал Рулонная бумага аккумулятор
Технический параметр
Модель машины | XY-203 Накопитель журналов |
Ширина бревна | 1750~2800 мм (можно указать другой размер) |
Диаметр бревна | 95 мм~140 мм |
Журнал турнирной таблицы | 150-160Журналов |
Накапливать скорость | 20 бревен/мин |
Количество журнала | 40-160 бревен (необходимо заказывать) |
Габаритные размеры | 4000*3000*5500мм |
Программирование контроллера | ПЛК(Дельта) |

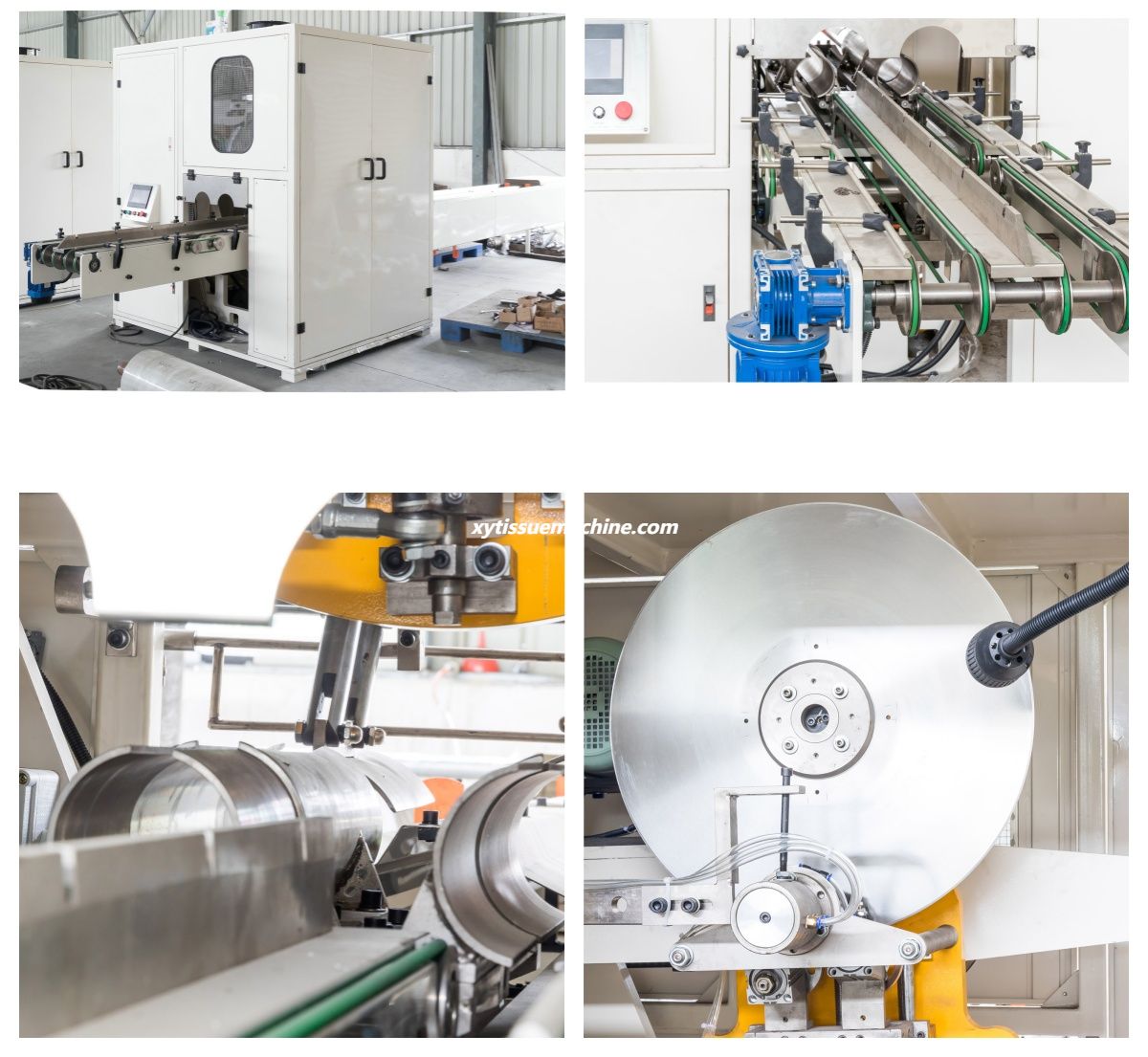

XY-AI-280 Автоматический Двухканальная машина для резки бревен для туалетной бумаги
Контур
Эта машина используется для резки рулонов туалетной бумаги и рулонов кухонных полотенец, она отличается высокой автоматизацией и эффективностью.Примите усовершенствованную систему сервопривода, регулировку скорости преобразования частоты, управление ПЛК и работу с сенсорным экраном.
Функция и особенности
1. Автоматическая система заточки лезвий, быстрая настройка параметров на ПЛК.
2. Затачивать круг можно шлифовкой в зависимости от степени износа.
3. Два бревна подаются автоматически, разрезаются, а затем толкаются.
4. Ярлыки можно запустить с качественных продуктов.
5. Оснащен двумя наборами зажимных каналов, которые легко заменяются.
Основные технические параметры
Модель | XY-AI-280 Станок для резки бревен (двухканальный) |
Ширина рулона Джамбо | 1750 мм (можно указать другой размер) |
Диаметр рулона Джамбо | Φ105~φ115 мм (можно указать другой размер) |
Расчетная скорость | 150 резов/мин |
Стабильная скорость | 100 резов/мин |
Система измельчения | Пневматическая заточка, время заточки можно установить. |
Система вождения | Дельта серводвигатель |
Власть | 11кВт |
Габаритный размер | 6500*2500*2000 мм (другие размеры зависят от модели и конфигурации) |
Диаметр лезвия | φ610*4,7 мм |
Напряжение | 380 В 50 Гц |
Масса | Около 4,5 т |

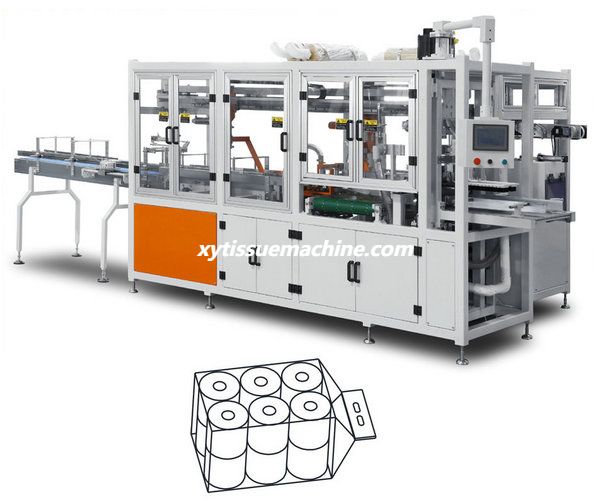

XY-AI-398D Автоматическая машина для упаковки нескольких рулонов туалетной бумаги
Характеристики
1. Упаковочная машина может быть соединена с автоматической машиной для перемотки и резки туалетной бумаги.Реализуйте автоматический процесс подсчета рулонов туалетной бумаги, приема пакетов, открытия пакетов, наполнения пакетов и запечатывания пакетов.
2. Принять 9 сервоуправлений: сервоподача, сервотолкатель, сервотяга, сервопривод вперед, сервопривод двухслойного подъема, сервооткрывание мешка, сервозапечатывание, сервоприводной ремень, сервопривод мешка, что делает машину более стабильной и эффективной.Автоматический самовозврат, функция автоматической регулировки.
3. Использование высококачественных датчиков, обнаружение фотоэлектрических переключателей, автоматическое отображение неисправностей, простота отслеживания и обслуживания.
4. Электронное управление использует связь по шине, управление контроллером движения, полноцветный сенсорный экран высокой четкости с большим экраном и интерфейсом человек-машина.
5. Функция управления аварийной остановкой/паузой, защитная сигнализация, функция газовой и электрической защиты.
6. Устройство для запечатывания и резки обеспечивает постоянную температуру и холодную резку.
Технические параметры
Модель | XY-AI-398D |
Стили упаковки | 4-48 рулонов/пакет (предлагается только три вида упаковки, за дополнительный стиль взимается дополнительная плата) |
Скорость | 5-18 пакетный мешок/мин |
Власть | 380В 50/60ХЗ 3-фазный |
Подача воздуха | 0,6 МПа (предоставляется пользователем) |
Диаметр впускной трубы | 10-12 мм |
Мотор pцветок | 11КВт |
Мощность нагрева | 1,4 кВт |
Режим кормления | Полностью автоматическая система кормления |
Подходящий салфетка для упаковки | Рулоны туалетной бумаги и рулоны кухонных полотенец |
Упаковочные линии | 2/3/4 строки |
Комплектация упаковки размер | L(300-650)*В(200-480)*ЧАС(100-250) мм
|
Пакетная сумка стиль | Сборный мешок с отверстием для выпуска воздуха Максимальная длина сумки: 850 мм. |
Материал пакета для упаковки | ПЭ, толщина::≥0,05 мм |
Пакетная сумка структура установки | Подвесное переднее и заднее двойное отделение для сумок, расстояние между отверстиями для ручек 40 мм. |
Количество упаковочных сумок для хранения | ≤300 шт. |
Вес машины | 3500кг |
Размер машины | L7500*Вт1850*Ч2200 мм
|
Основной список конфигурации
Нет. | Имя | Модель | Бренд |
1 | Tой экран | ТПК1061/10.2 | МСГК |
2 | ПЛК | МП03А | КОНЭКС |
3 | Tтемпература контролироватьr | КЕЙАНГ | |
4 | Серводвигатель переменного тока | ЭВИЧУАНГ | |
5 | Инвертор | МД300А-С0.7БА 750 Вт | ВЭЙЧУАН |
6 | Волоконно-оптический датчик | ОМРОН | |
7 | Фотоэлектрический переключатель | N1212 | БОЛЬНОЙ |
8 | Фотоэлектрический переключатель на пересечение луча | ПАНАСОНИК | |
9 | Власть Выключатель | 100 Вт | ШНАЙДЕР |
10 | Aвспомогательное реле | ТЕНГЕ | |
11 | Sстарое реле | 75ДА | ЯНМИН |
12 | Bкнопочный переключатель | Зеленый-НЕТ | ШНАЙДЕР |
13 | Sэлектромагнитный клапан | 4В210-08/2В025-08 | АИРТЕК |
14 | Bколосить | НСК,HRB |
