XY-ГУ-АА
XINYUN

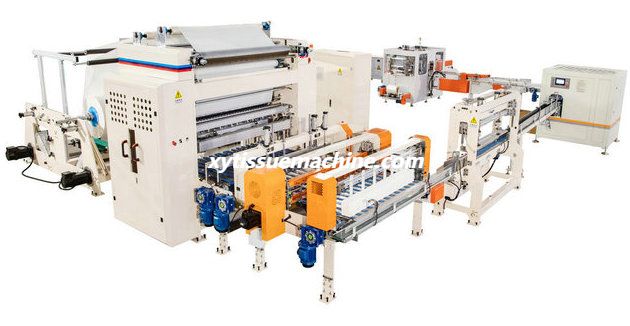

XY-GU-AA Полностью автоматическая линия для производства тканей для лица
Автоматическая линия по производству салфеток для лица состоит из машины для складывания салфеток для лица с передаточной системой, одноканальной пилы для резки бревен, машины для упаковки в один пакет.Машина работает плавно и стабильно от сырья до готовой продукции.Эта производственная линия имеет высокую степень автоматизации, экономит трудозатраты, снижает трудоемкость и является лучшим выбором для производства санитарно-гигиенической продукции.
Ссылка на видео:
https://www.youtube.com/embed/BRZRt65KCg0?si=ZiENfvXIlwIrhrBR
XY-GU-20A Полностью автоматическая машина для складывания лицевых салфеток с системой переноса
Особенность и функции:
Ножевой ролик для разрывания бумаги имеет структуру спирального ножевого ролика, что эффективно обеспечивает стабильность разрыва бумаги и срок службы лезвия.
Конструкция ножевого валика для разрыва бумаги повторяет структуру спирального ножевого валика: от оригинального прямого ножа до полнорежущего типа, а спиральный ножевой ролик имеет точечный тип резки, что решает проблему нестабильности разрыва бумаги и короткий срок службы лезвия, вызванный оригинальной прямой конструкцией ножа.
Нет. | Описание | Технические характеристики |
1 | Макс.ширина рулона (мм) | 1400 |
2 | Диаметр рулона Jumbo (мм) | <=¢1500 |
3 | Скорость размотки (м/мин) | <130 |
4 | Внутренний диаметр большого рулона | ¢76,3 мм |
5 | Структура машины | Тип стены и каркасная конструкция |
6 | Вес рулона (T) | Макс.0,8 |
7 | Система размотки | Ремень подачи бумаги с листовой основой |
8 | Выравнивание большого рулона | Ручная регулировка |
9 | Режим расслабления | по часовой стрелке |
10 | Метод продевания бумаги | Руководство |
11 | Обнаружение разрыва бумаги | Благодаря системе обнаружения разрыва бумаги вся машина останавливается в случае разрыва бумаги, что сокращает количество отходов необработанной бумаги. |
12 | Власть | 1,5 кВт |
13 | Минимальное требуемое давление воздуха | 0,6 МПа |
14 | Расход газа | 1000 литров/смену |
15 | Режим передачи больших рулонных стендов | Независимый двигатель для управления |
Передача инфекции | ||
16 | Конвейерная лента | Плоскоременная передача |
17 | Регулировка Джамбо-ролла | Винтовой привод |
Другой | ||
17 | Защита | Основные компоненты трансмиссии защищены защитным кожухом. |
1.2 Этот блок включает в себя:
Описание | КОЛ-ВО |
Конвейерная система | 1 комплект/группа (на задней полке) |
Система центрирования валков Jumbo | 1 комплект/группа (на задней полке) |
Система заправки рулонной бумаги Jumbo | 1 комплект/группа (на задней полке) |
Система передачи | 1 комплект/группа (на задней полке) |
Фиксированная база Jumbo Roll | 2 комплекта/группа (на задней полке) |
Джамбо рулонный вал | 1 комплект/группа (на задней полке) |
Система фиксации и выхода рулона Jumbo | 2 комплекта/группа (на задней полке) |
2.1.1 Складное устройство основного блока (1 группа/комплект)
Нет. | Описание | Технические характеристики |
1 | Расчетная скорость | 100 м/мин |
2 | Стабильная скорость | 70-80 м/мин или Макс.количество длинных стеков: 6-10 длинных стеков/мин(встречается только один из них) |
3 | Размер готового изделия в разворачивании (мм) | 180(+1,-3)* ширина готового изделия |
4 | Размер готового изделия в сложенном виде (мм) | 90(+3,-1)* ширина готового изделия |
5 | Высота готового изделия (мм) | 50–135 мм (высота складывания, а не высота упаковки) |
6 | Структура машины | Структура стеновой панели |
7 | Метод подсчета | Работа энкодера с высоким разрешением (100% точность) |
8 | Метод складывания | Вакуумно-адсорбционная складная |
9 | Складной стиль | V-образное складывание в шахматном порядке |
10 | Способ обработки складного валика | После закалки и отпуска, а также с использованием высокоточной обработки глубоких отверстий для обеспечения жесткости и прочности каждого ролика, все они обрабатываются обрабатывающим центром с ЧПУ.Динамический баланс уровня G3.2 обеспечивает точность фальцевального ролика во время высокоскоростного процесса фальцовки. |
11 | Складной валик из разрывной бумаги | Имеются 2 складывающихся рулона для разрыва бумаги, а также от 3 до 4 нижних ножей для разрыва бумаги, распределенных по рулону в среднем (количество будет меняться в зависимости от спецификации), чтобы гарантировать, что длина каждого разрыва бумаги составляет 180 (+ 1 , - 3) мм, а рядом с каждым нижним ножом на поверхности рулона имеются обычные отверстия для вакуумной адсорбции, которые используются для адсорбции разрезанной бумаги-основы, прикрепленной к поверхности рулона. |
12 | На рулоне имеются 3-4 вставных ножа и 3-4 фальцевальных V-образных паза (количество меняется в зависимости от спецификации), что обеспечивает размер бумаги-основы после фальцовки 90мм (+3, - 1), Рядом с вставными ножами и складными V-образными пазами на поверхности рулона имеются обычные отверстия для вакуумной адсорбции, которые используются для адсорбции разрезанной бумаги-основы, прикрепленной к поверхности рулона. | |
13 | Нижние лезвия | Все они обработаны импортными материалами, а конструкция нижних лезвий и всасывающего отверстия гарантирует, что бумага не будет переворачиваться при резке на высокой скорости, что делает готовую продукцию более аккуратной. |
14 | Лезвия вверх | Все они обработаны импортными материалами, а конструкция лезвий адаптирована для обеспечения долговечности ножей. |
15 | Способ резки бумаги | Общий подъем.Спереди и сзади имеется спиральное лезвие.Спиральная структура разрыва бумаги делает бумагу стабильной, а лезвия долговечными. |
16 | Метод продевания бумаги | Руководство |
17 | Структура вакуумного канала | Ответственность за трубопроводы и конструкцию вакуумных воздуховодов несет покупатель. |
18 | Функция медленного перемещения машины | Машина может выбрать функцию медленного перемещения. |
19 | Мощность главного двигателя (кВт) | 4кВт |
20 | Мощность вакуумного насоса (кВт) | 22 |
21 | Мощность (В/Гц) | 380 В, 50 Гц, 3 фазы |
22 | Напряжение (В) | 24 |
23 | Давление сжатого воздуха (МПа) | ≥0,6 |
23 | Расход газа | 1000 литров/смену |
2.1.2 Этот блок включает в себя:
Описание | КОЛ-ВО | Описание | КОЛ-ВО |
Ролик подачи бумаги | 2 рулона (на основной машине) | Спиральный нож в рулоне | 2 комплекта (на основной машине) |
Ролик для складывания бумаги | 2 комплекта (на основной машине) | Нижний ролик резки бумаги | 2 комплекта (на основной машине) |
Всасывающий узел | (на основной машине) | Изогнутый ролик | |
Вилка переключения передач в сборе | 2 комплекта (на основной машине) | Механическая система передачи | 2 комплекта (на основной машине) |
Система управления вилкой переключения передач | 2 комплекта (на основной машине) | Вакуумный насос | 1 комплект |
2 комплекта (оснащены основной машиной) | |||
Система перегородок | 2 комплекта (на основной машине) | Электрическая коробка | 1 комплект (на основной машине) |
защитная крышка | 1 комплект (на основной машине) | Система обнаружения поломки бумаги | 1 комплект (на основной машине) |
Система контроля разрыва бумаги | 2 комплекта (на основной машине) | Сенсорный экран | 1 комплект (на основной машине) |
2.2.1 Система тиснения по краям (полное тиснение может быть настроено) 1 комплект/группа
Нет | Описание | Технические характеристики |
1 | Функция тиснения края | Машина оснащена двумя наборами устройств для тиснения кромок, расстояние между линиями тиснения кромок регулируется, минимальное расстояние составляет 35 мм. |
2 | Количество дисков для тиснения кромок | Могут быть настроены (стандартные наборы) |
3 | Выполнение тиснения кромки | Каждую группу тиснения можно регулировать отдельно с помощью подушки безопасности, а колесо тиснения приводится в пассивный привод. |
4 | Нижние валки с краевым тиснением | Имеется ролик для тиснения спереди и один сзади. |
5 | Круги для тиснения кромок | Подшипник реформирован, а поверхность подшипника обработана электрическим рисунком;Форма, расстояние между линиями тиснения и эффект тиснения по краям определяются покупателем и подтверждаются обеими сторонами.Круги для тиснения кромок можно использовать более 6 месяцев. |
6 | Нижние валки с краевым тиснением | Используя термообработку подшипниковой стали, обеспечьте степень HRC выше 60 и специальную обработку поверхности, гарантию на использование более одного года. |
7 | Режим смазки | Для каждой группы кругов для тиснения кромок имеется независимое смазочное устройство. |
8 | Переключатель системы тиснения кромок | Используя сенсорный экран, выберите салфетку для лица с тиснением или без тиснения. |
9 | Давление сжатого воздуха (МПа) | ≥0,6 |
10 | Расход газа | 500 л/смену |
2.2.2 Этот блок включает в себя:
Описание | КОЛ-ВО | Описание | КОЛ-ВО |
Нижние валики краевого тиснения | 2 комплекта (на основной машине) | Система тиснения | (на основной машине) |
3.1 Автоматическая система передачи 1 комплект/группа
Нет | Описание | Технические характеристики |
1 | Система трансферов | 4 устройства сервоуправления могут осуществлять автоматическую передачу |
2 | Структура трансфера | Структура стеновой панели |
3 | Сдвижное устройство для переноса | Все скользящие устройства оснащены импортным линейным подшипником и имеют конструкцию с двойным валом, чтобы обеспечить стабильность каждой части системы передачи. |
4 | Главная Перенос заготовки | Все они изготовлены из алюминиевого сплава и обработаны на обрабатывающем центре с ЧПУ, что обеспечивает точность передачи. |
5 | Перегородка выхода бумаги | Все они изготовлены из импортного алюминиевого сплава, чтобы гарантировать, что бумага не повлияет на эффект передачи. |
6 | Пневматические детали | Пневматические компоненты AIRTAC используются для обеспечения точности передачи. |
7 | Отслеживание количества листов | Применяется высокоточный энкодер |
8 | Регулировка количества листов | Установите на экране ПЛК, и количество листов можно будет регулировать со 100% точностью (с четным числом в качестве ориентира настройки). |
9 | Диапазон количества листов | 2 слоя: 100-200 листов, три слоя 60-150 листов. |
10 | Скорость | Макс.10 раз/мин |
11 | Режим управления | Когда машина выключается в обычном режиме, ее можно выключить только после завершения работ по перемещению. |
13 | Детали поддержки бумаги | Нержавеющая сталь используется для обеспечения прочности и жесткости полуфабриката на высоких скоростях. |
14 | ||
15 | Мощность (кВт) | 3+3+0,75+1,8=8,5 |
16 | Давление сжатого воздуха (МПа) | ≥0,6 |
17 | Расход газа | 1000 л/смену |
18 | Управляющее напряжение (В) | 24 |
3.2 Этот блок включает в себя:
Описание | КОЛ-ВО | Описание | КОЛ-ВО |
Обработка бумаги и поддержка сервопривода | 2 комплекта (на основной машине) | Держа система | 1 комплект/каждый (на основной машине) |
Сервопривод вставки | 2 комплекта (на основной машине) | Вставка бумаги | 2 комплекта (на основной машине) |
Расчет производительности (пример приведен ниже)
Характеристики рулонной бумаги Jumbo: 15 г/м², 6 слоев.
Ширина рулона Джамбо: 1400 мм.
Коэффициент эффективности: 65%
Срок изготовления: 22 часа
Скорость производства: 70 м/мин.
Количество машин: 1 комплект
Емкость:
70(м/мин)*1,4(м)*15(г/㎡)*6(слой)*22(ч)*60(мин)*1(комплект)*0,65/1000000
=7,5(т)
Примечание: приведенный выше расчет производительности приведен только для справки.
Конкретная производственная мощность зависит от веса в граммах, характеристик рулонной бумаги большого размера, характеристик продукции и конкретной ситуации в каждой компании.
Список поставщиков запчастей
1. Разматывающая часть
Описание | Бренд | Описание | Бренд |
Конвейерная лента | Лисида | Подшипник качения | NSK, HRB, LYC или CCZ и т. д. |
Синхронный ремень | бабейли | Подшипник скольжения | ТР продукты |
складной ремень PA | Мартин | складной ремень PA | Лисида |
Расширительная втулка | Вофу | Пневматические компоненты | Ядеке |
2. Основная часть машины
Описание | Бренд | Описание | Бренд |
Нож для резки бумаги | Синьюнь | Схватить | Цяньдай |
Синхронный ремень | бабейли | Подшипник качения | NSK, HRB, LYC или CCZ и т. д. |
складной ремень PA | Лисида | Подшипник скольжения | АСАХИ или ТР |
складной ремень PA | Мартин | Пневматические компоненты | Ядеке |
Расширительная втулка | Вофу | Клапан регулирования давления, манометр | Ядеке |
Вакуумный насос | Тайвань Тилонг (150 30 кВт) | Управляющий цилиндр | Ядеке |
3.Электрические части размоточного стенда.
Описание | Бренд | Описание | Бренд |
Преобразователь частот | ИНВТ | Входной модуль | ИНВТ |
Модуль обратной связи энкодера | ИНВТ | Датчик угла | Тайвань |
Мотор | Jiangmen Jiangsheng Motor, Dongguan Motor, Xingguang Transmission и т. Д. | Бесконтактный переключатель | Омрон |
Кодер | Лейка, Италия | Фотоэлектрический переключатель | Омрон, Боннер |
Аналоговый количественный модуль | ИНВТ |
Электрическая часть главной машины
Описание | Бренд | Описание | Бренд |
Преобразователь частот | ИНВТ | Редуктор | ИНВТ |
Модуль обратной связи энкодера | ИНВТ | Серводвигатель | ИНВТ |
Электрические машины | Jiangmen Jiangsheng Motor, Dongguan Motor, Xingguang Transmission и т. Д. | Сенсорный экран | ИНВТ |
Редуктор | Тайваньский известняк |

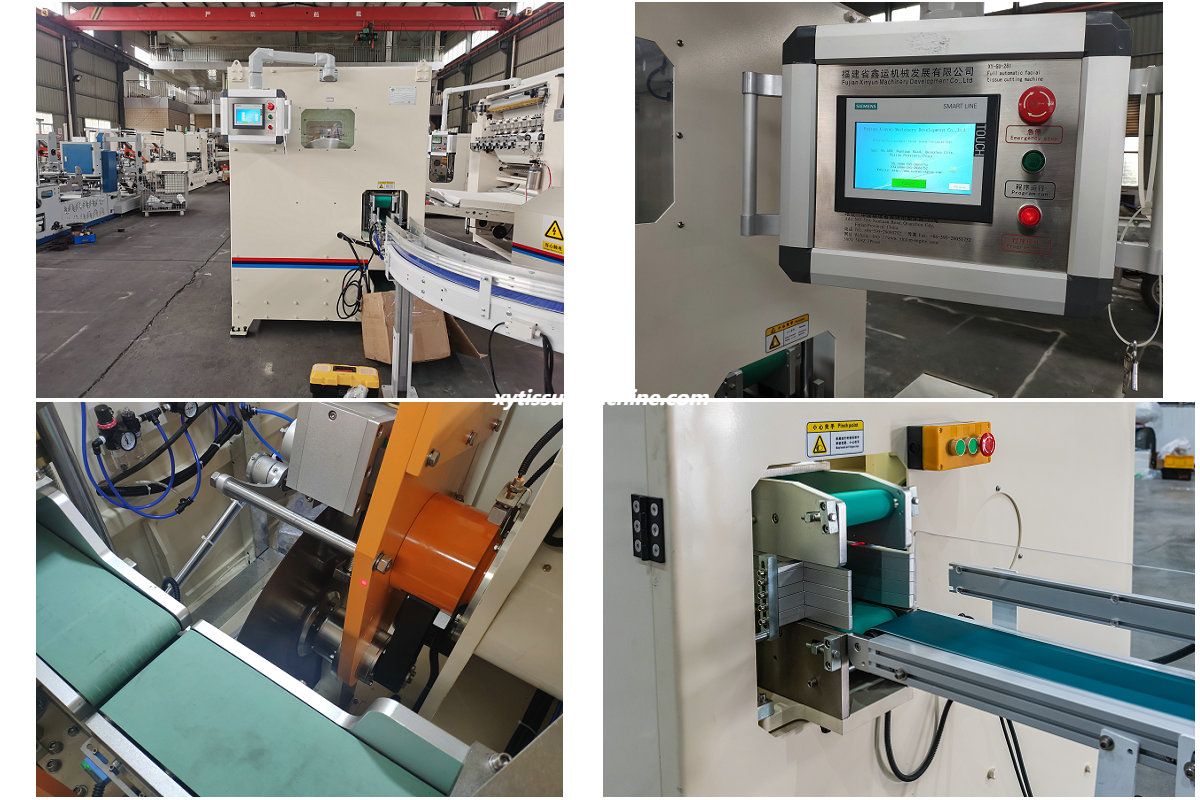

XY-GU-281 Одноканальный большой круговой отрезной станок
Циклотронный резак для бумаги используется для автоматической обрезки сложенных в ряд и круглых рулонов бумажных полотенец, таких как съемные салфетки или рулон туалетной бумаги.Вся машина использует технологию сервопривода и частотный контроль скорости двигателя, что повышает стабильность резки бумаги, а также повышает точность резки ткани и позволяет отрезать плоскую торцевую поверхность.Длина резки в пределах возможностей машины позволяет произвольно регулироваться.Фиксированный автоматический угол шлифовального круга для ножей обеспечивает качество заточки ножа.Место шлифования ножей часто продувается сжатым воздухом для охлаждения и может соответствовать специальной охлаждающей жидкости.
Основные технические параметры
Designation | Значения параметров |
Длина незавершенных изделий | минимум 500 мм (или мини-5 линий) |
Высота готового изделия | 15~120 мм |
Рабочая скорость | 20~120рез/мин |
Внешний диаметр круглого лезвия | Φ610 мм |
Максимальная скорость дискового ножа для резки бумаги | 980об/мин |
Спецификация готовой продукции | 70~300 мм |
Ширина бумаги | 70~110 мм |
Длина резки | 70~300 мм |
Оставшаяся длина | 20~65 мм |
Власть | 11кВт |
Источник питания | 380 В 50 Гц |
Давление воздуха | 0,5~0,8МПа |
Размер машины | 4600*1700*2500мм |
масса | 2300~2600 кг |
тормоз | Настройка параметров (авто/ручная) |
Ступенчатая заточка ножа | Настройка параметров (авто) |
Пневматическая заточка ножа | Настройка параметров (авто/ручная) |
Продувка воздухом | без |
Реле общего давления | Ценность (нет) |
Человеко-компьютерный интерфейс | ДЕЛЬТА (или по выбору клиента) |
преобразователь частоты | ДЕЛЬТА |
Сервопривод | ДЕЛЬТА |

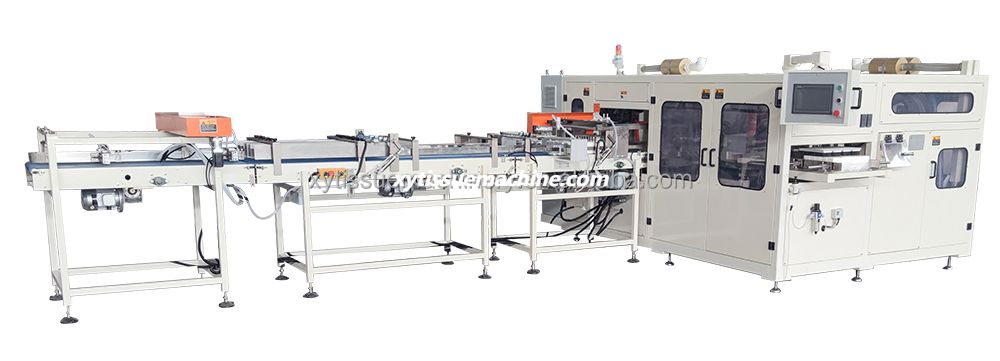

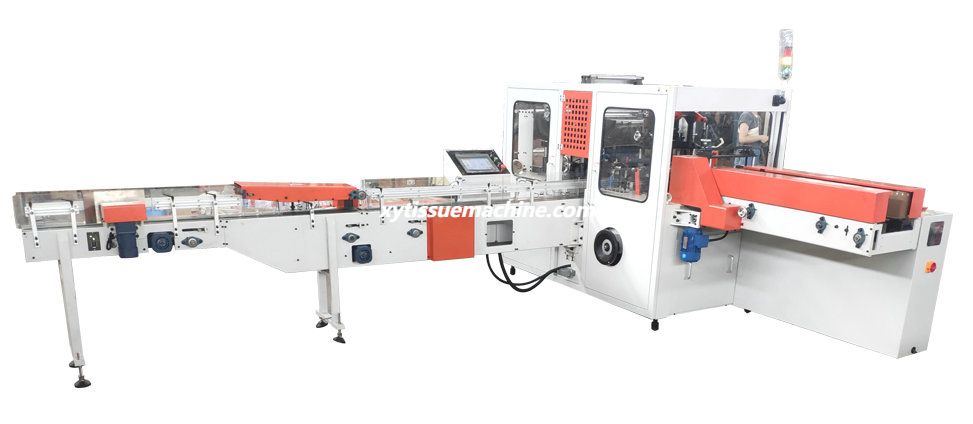

XY-BT-298 Полностью автоматическая трехмерная машина для упаковки салфеток для лица

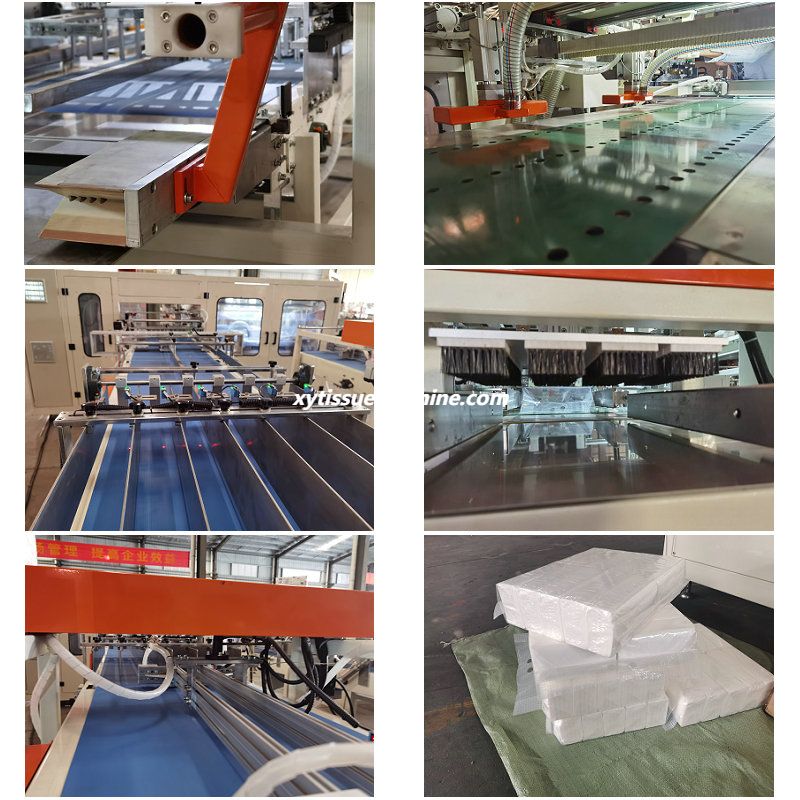

Подробные фотографии
Основная техническая параметры
Технические характеристики | Описание | Примечание |
Область применения | Салфетка для лица, полотенце для рук, салфетка | |
Режим подачи оборудования | ASF Полностью автоматический | Пять разделов интеллектуального гибкого режима кормления |
Макс.расчетная механическая скорость | Макс.100 мешков/мин | Соответствует спецификации упаковки |
Макс.стабильная скорость работы | 70 мешков/мин | Соответствует спецификации упаковки |
Диапазон длины ткани (готовый продукт) | 120 мм- 210 мм | Более этого размера можно настроить |
Диапазон высоты ткани (готовый продукт) | 40 мм- 100 мм | |
Диапазон ширины ткани (готовый продукт) | 90 мм- 105 мм | |
Запасные части для изменения размера | 3 комплекта | Стандартное количество конфигурации, точные спецификации, составленные пользователем |
Размер машины(Д*Ш*В) | 4600*3620*1770 мм | Стандартный размер |
Вес машины | Около 3000 кг | |
Упаковочные материалы | CPP-пленка | |
Толщина пленки | 0,04 мм-0,055 мм | |
Максимальный диаметр пленки | 400 мм | Более этого размера можно настроить |
Диаметр сердцевины пленки | 76 мм | В соответствии с международными стандартами |
Максимальная ширина пленки | 340 мм | Более этого размера можно настроить |
Воздушный компрессор | Минимальное давление воздуха 5 МПа | Оснащен пользователем |
Общая мощность привода | 4,8 КВт | Сумма мощности главного двигателя, серводвигателя, сумма мощности двигателя, регулирующего скорость. |
Общая мощность нагрева | 4,6 КВт | Боковое уплотнение, боковое уплотнение тепловой мощности в сочетании |
Изменение напряжения | +/- 10% | В соответствии с международными стандартами |
Ввод/вывод/ввод/вывод | 24 В постоянного тока | Вход цепи управления электрической системой управления |
Ввод/вывод/вывод/ввод/вывод | 24 В постоянного тока | Выход цепи управления электрической системой управления |
Режим управления движением оборудования | Трехосный сервопривод и контроль положения оси | Электронная кривая движения CAM |
Основной режим передачи оборудования | 20crmnti механический кулачок+электронный кулачковый привод | |
Стандартный цвет машины | Серый, международный цвет RAL 7032. | Номер цвета международной карты цветов RAL7032. |
Стиль упаковки | Трехмерная упаковка | сначала вертикальное уплотнение, а затем двухстороннее уплотнение |
XY-BT-299 Полностью автоматическая машина для упаковки бумажных салфеток для лица
Характеристики
◆ Полный автоматический запуск.Высокая скорость. Подходит для упаковки в рулоны (6,8,10 пакетов в одном пакете).
◆ Может быть подключен к пилораме или однорулонной упаковочной машине.
◆ Сервосистема, управляемая ПЛК.
◆ Автоматическая подача, автоматическая регулировка. Использование высококачественных датчиков.
◆ Управляется цветным сенсорным дисплеем.
◆ Функция аварийной остановки/паузы, система охранной сигнализации, система защиты воздуха и электроэнергии.
◆ Принятие постоянной температуры запечатывания и системы резки.
Модель | XY-BT-299 |
Емкость | 18 пакетов/мин. |
Источник питания | 17 кВт 380 В 50 Гц |
Подача воздуха | 0,5-0,7 МПа (предоставляется пользователем) |
Режим кормления | Полностью автоматическая двухполосная система подачи |
Подходит для упаковки | Связывание тканей лица |
Размер сумки/рулонов в сумке | Д600*Ш(150-420)*В(80-105) мм 6, 8, 10 пакетов/упаковочных пакетов |
Режим упаковки пакетов | Сборный мешок с отверстием для выпуска воздуха |
Материал пакета для упаковки | PE, толщина: ≥0,05 мм |
Магазин комплектующих сумок | 40 мм Хранение двух сумок |
количество хранения сумки для разгрузки | ≤500 шт. |
Вес машины | 3500 кг |
Размер машины | Д6800*Ш3700*В1600 мм |
Список конфигурации
НЕТ | Имя | Спецификация модели | Бренд | Примечание |
1 | сенсорный экран | TPC1061/10,2 дюйма | Куньлунь Тонгтай | |
2 | контроллер | МП03А | Честный | |
3 | Измеритель контроля температуры | Ке Ян | ||
4 | серводвигатель | Вэйчуан | ||
5 | Преобразователь частот | МД300А-С0.7БА | Вэйчуан | 750 Вт |
6 | Фотоэлектрический переключатель обнаружения | ОМРОН | ||
7 | Фотоэлектрический датчик | N1212 | БОЛЬНОЙ | |
8 | Фотоэлектрический переключатель на пересечение луча | CX411D-E | Панасонник | |
9 | импульсный источник питания | 100 Вт | СнайдерСнайдер | |
10 | реле | ХХ52П-Н/24В постоянного тока | ОМРОН | |
11 | Твердотельное реле | 75ДА | Янмин | |
12 | Кнопка | Снайдер | ||
13 | Соленоидный клапан | 4В210-08/2В025-08 | Эйр Тех | |
14 | Несущий | НСК,HRB |
XY-GU-AA Полностью автоматическая линия для производства тканей для лица
Автоматическая линия по производству салфеток для лица состоит из машины для складывания салфеток для лица с передаточной системой, одноканальной пилы для резки бревен, машины для упаковки в один пакет.Машина работает плавно и стабильно от сырья до готовой продукции.Эта производственная линия имеет высокую степень автоматизации, экономит трудозатраты, снижает трудоемкость и является лучшим выбором для производства санитарно-гигиенической продукции.
Ссылка на видео:
https://www.youtube.com/embed/BRZRt65KCg0?si=ZiENfvXIlwIrhrBR
XY-GU-20A Полностью автоматическая машина для складывания лицевых салфеток с системой переноса
Особенность и функции:
Ножевой ролик для разрывания бумаги имеет структуру спирального ножевого ролика, что эффективно обеспечивает стабильность разрыва бумаги и срок службы лезвия.
Конструкция ножевого валика для разрыва бумаги повторяет структуру спирального ножевого валика: от оригинального прямого ножа до полнорежущего типа, а спиральный ножевой ролик имеет точечный тип резки, что решает проблему нестабильности разрыва бумаги и короткий срок службы лезвия, вызванный оригинальной прямой конструкцией ножа.
Нет. | Описание | Технические характеристики |
1 | Макс.ширина рулона (мм) | 1400 |
2 | Диаметр рулона Jumbo (мм) | <=¢1500 |
3 | Скорость размотки (м/мин) | <130 |
4 | Внутренний диаметр большого рулона | ¢76,3 мм |
5 | Структура машины | Тип стены и каркасная конструкция |
6 | Вес рулона (T) | Макс.0,8 |
7 | Система размотки | Ремень подачи бумаги с листовой основой |
8 | Выравнивание большого рулона | Ручная регулировка |
9 | Режим расслабления | по часовой стрелке |
10 | Метод продевания бумаги | Руководство |
11 | Обнаружение разрыва бумаги | Благодаря системе обнаружения разрыва бумаги вся машина останавливается в случае разрыва бумаги, что сокращает количество отходов необработанной бумаги. |
12 | Власть | 1,5 кВт |
13 | Минимальное требуемое давление воздуха | 0,6 МПа |
14 | Расход газа | 1000 литров/смену |
15 | Режим передачи больших рулонных стендов | Независимый двигатель для управления |
Передача инфекции | ||
16 | Конвейерная лента | Плоскоременная передача |
17 | Регулировка Джамбо-ролла | Винтовой привод |
Другой | ||
17 | Защита | Основные компоненты трансмиссии защищены защитным кожухом. |
1.2 Этот блок включает в себя:
Описание | КОЛ-ВО |
Конвейерная система | 1 комплект/группа (на задней полке) |
Система центрирования валков Jumbo | 1 комплект/группа (на задней полке) |
Система заправки рулонной бумаги Jumbo | 1 комплект/группа (на задней полке) |
Система передачи | 1 комплект/группа (на задней полке) |
Фиксированная база Jumbo Roll | 2 комплекта/группа (на задней полке) |
Джамбо рулонный вал | 1 комплект/группа (на задней полке) |
Система фиксации и выхода рулона Jumbo | 2 комплекта/группа (на задней полке) |
2.1.1 Складное устройство основного блока (1 группа/комплект)
Нет. | Описание | Технические характеристики |
1 | Расчетная скорость | 100 м/мин |
2 | Стабильная скорость | 70-80 м/мин или Макс.количество длинных стеков: 6-10 длинных стеков/мин(встречается только один из них) |
3 | Размер готового изделия в разворачивании (мм) | 180(+1,-3)* ширина готового изделия |
4 | Размер готового изделия в сложенном виде (мм) | 90(+3,-1)* ширина готового изделия |
5 | Высота готового изделия (мм) | 50–135 мм (высота складывания, а не высота упаковки) |
6 | Структура машины | Структура стеновой панели |
7 | Метод подсчета | Работа энкодера с высоким разрешением (100% точность) |
8 | Метод складывания | Вакуумно-адсорбционная складная |
9 | Складной стиль | V-образное складывание в шахматном порядке |
10 | Способ обработки складного валика | После закалки и отпуска, а также с использованием высокоточной обработки глубоких отверстий для обеспечения жесткости и прочности каждого ролика, все они обрабатываются обрабатывающим центром с ЧПУ.Динамический баланс уровня G3.2 обеспечивает точность фальцевального ролика во время высокоскоростного процесса фальцовки. |
11 | Складной валик из разрывной бумаги | Имеются 2 складывающихся рулона для разрыва бумаги, а также от 3 до 4 нижних ножей для разрыва бумаги, распределенных по рулону в среднем (количество будет меняться в зависимости от спецификации), чтобы гарантировать, что длина каждого разрыва бумаги составляет 180 (+ 1 , - 3) мм, а рядом с каждым нижним ножом на поверхности рулона имеются обычные отверстия для вакуумной адсорбции, которые используются для адсорбции разрезанной бумаги-основы, прикрепленной к поверхности рулона. |
12 | На рулоне имеются 3-4 вставных ножа и 3-4 фальцевальных V-образных паза (количество меняется в зависимости от спецификации), что обеспечивает размер бумаги-основы после фальцовки 90мм (+3, - 1), Рядом с вставными ножами и складными V-образными пазами на поверхности рулона имеются обычные отверстия для вакуумной адсорбции, которые используются для адсорбции разрезанной бумаги-основы, прикрепленной к поверхности рулона. | |
13 | Нижние лезвия | Все они обработаны импортными материалами, а конструкция нижних лезвий и всасывающего отверстия гарантирует, что бумага не будет переворачиваться при резке на высокой скорости, что делает готовую продукцию более аккуратной. |
14 | Лезвия вверх | Все они обработаны импортными материалами, а конструкция лезвий адаптирована для обеспечения долговечности ножей. |
15 | Способ резки бумаги | Общий подъем.Спереди и сзади имеется спиральное лезвие.Спиральная структура разрыва бумаги делает бумагу стабильной, а лезвия долговечными. |
16 | Метод продевания бумаги | Руководство |
17 | Структура вакуумного канала | Ответственность за трубопроводы и конструкцию вакуумных воздуховодов несет покупатель. |
18 | Функция медленного перемещения машины | Машина может выбрать функцию медленного перемещения. |
19 | Мощность главного двигателя (кВт) | 4кВт |
20 | Мощность вакуумного насоса (кВт) | 22 |
21 | Мощность (В/Гц) | 380 В, 50 Гц, 3 фазы |
22 | Напряжение (В) | 24 |
23 | Давление сжатого воздуха (МПа) | ≥0,6 |
23 | Расход газа | 1000 литров/смену |
2.1.2 Этот блок включает в себя:
Описание | КОЛ-ВО | Описание | КОЛ-ВО |
Ролик подачи бумаги | 2 рулона (на основной машине) | Спиральный нож в рулоне | 2 комплекта (на основной машине) |
Ролик для складывания бумаги | 2 комплекта (на основной машине) | Нижний ролик резки бумаги | 2 комплекта (на основной машине) |
Всасывающий узел | (на основной машине) | Изогнутый ролик | |
Вилка переключения передач в сборе | 2 комплекта (на основной машине) | Механическая система передачи | 2 комплекта (на основной машине) |
Система управления вилкой переключения передач | 2 комплекта (на основной машине) | Вакуумный насос | 1 комплект |
2 комплекта (оснащены основной машиной) | |||
Система перегородок | 2 комплекта (на основной машине) | Электрическая коробка | 1 комплект (на основной машине) |
защитная крышка | 1 комплект (на основной машине) | Система обнаружения поломки бумаги | 1 комплект (на основной машине) |
Система контроля разрыва бумаги | 2 комплекта (на основной машине) | Сенсорный экран | 1 комплект (на основной машине) |
2.2.1 Система тиснения по краям (полное тиснение может быть настроено) 1 комплект/группа
Нет | Описание | Технические характеристики |
1 | Функция тиснения края | Машина оснащена двумя наборами устройств для тиснения кромок, расстояние между линиями тиснения кромок регулируется, минимальное расстояние составляет 35 мм. |
2 | Количество дисков для тиснения кромок | Могут быть настроены (стандартные наборы) |
3 | Выполнение тиснения кромки | Каждую группу тиснения можно регулировать отдельно с помощью подушки безопасности, а колесо тиснения приводится в пассивный привод. |
4 | Нижние валки с краевым тиснением | Имеется ролик для тиснения спереди и один сзади. |
5 | Круги для тиснения кромок | Подшипник реформирован, а поверхность подшипника обработана электрическим рисунком;Форма, расстояние между линиями тиснения и эффект тиснения по краям определяются покупателем и подтверждаются обеими сторонами.Круги для тиснения кромок можно использовать более 6 месяцев. |
6 | Нижние валки с краевым тиснением | Используя термообработку подшипниковой стали, обеспечьте степень HRC выше 60 и специальную обработку поверхности, гарантию на использование более одного года. |
7 | Режим смазки | Для каждой группы кругов для тиснения кромок имеется независимое смазочное устройство. |
8 | Переключатель системы тиснения кромок | Используя сенсорный экран, выберите салфетку для лица с тиснением или без тиснения. |
9 | Давление сжатого воздуха (МПа) | ≥0,6 |
10 | Расход газа | 500 л/смену |
2.2.2 Этот блок включает в себя:
Описание | КОЛ-ВО | Описание | КОЛ-ВО |
Нижние валики краевого тиснения | 2 комплекта (на основной машине) | Система тиснения | (на основной машине) |
3.1 Автоматическая система передачи 1 комплект/группа
Нет | Описание | Технические характеристики |
1 | Система трансферов | 4 устройства сервоуправления могут осуществлять автоматическую передачу |
2 | Структура трансфера | Структура стеновой панели |
3 | Сдвижное устройство для переноса | Все скользящие устройства оснащены импортным линейным подшипником и имеют конструкцию с двойным валом, чтобы обеспечить стабильность каждой части системы передачи. |
4 | Главная Перенос заготовки | Все они изготовлены из алюминиевого сплава и обработаны на обрабатывающем центре с ЧПУ, что обеспечивает точность передачи. |
5 | Перегородка выхода бумаги | Все они изготовлены из импортного алюминиевого сплава, чтобы гарантировать, что бумага не повлияет на эффект передачи. |
6 | Пневматические детали | Пневматические компоненты AIRTAC используются для обеспечения точности передачи. |
7 | Отслеживание количества листов | Применяется высокоточный энкодер |
8 | Регулировка количества листов | Установите на экране ПЛК, и количество листов можно будет регулировать со 100% точностью (с четным числом в качестве ориентира настройки). |
9 | Диапазон количества листов | 2 слоя: 100-200 листов, три слоя 60-150 листов. |
10 | Скорость | Макс.10 раз/мин |
11 | Режим управления | Когда машина выключается в обычном режиме, ее можно выключить только после завершения работ по перемещению. |
13 | Детали поддержки бумаги | Нержавеющая сталь используется для обеспечения прочности и жесткости полуфабриката на высоких скоростях. |
14 | ||
15 | Мощность (кВт) | 3+3+0,75+1,8=8,5 |
16 | Давление сжатого воздуха (МПа) | ≥0,6 |
17 | Расход газа | 1000 л/смену |
18 | Управляющее напряжение (В) | 24 |
3.2 Этот блок включает в себя:
Описание | КОЛ-ВО | Описание | КОЛ-ВО |
Обработка бумаги и поддержка сервопривода | 2 комплекта (на основной машине) | Держа система | 1 комплект/каждый (на основной машине) |
Сервопривод вставки | 2 комплекта (на основной машине) | Вставка бумаги | 2 комплекта (на основной машине) |
Расчет производительности (пример приведен ниже)
Характеристики рулонной бумаги Jumbo: 15 г/м², 6 слоев.
Ширина рулона Джамбо: 1400 мм.
Коэффициент эффективности: 65%
Срок изготовления: 22 часа
Скорость производства: 70 м/мин.
Количество машин: 1 комплект
Емкость:
70(м/мин)*1,4(м)*15(г/㎡)*6(слой)*22(ч)*60(мин)*1(комплект)*0,65/1000000
=7,5(т)
Примечание: приведенный выше расчет производительности приведен только для справки.
Конкретная производственная мощность зависит от веса в граммах, характеристик рулонной бумаги большого размера, характеристик продукции и конкретной ситуации в каждой компании.
Список поставщиков запчастей
1. Разматывающая часть
Описание | Бренд | Описание | Бренд |
Конвейерная лента | Лисида | Подшипник качения | NSK, HRB, LYC или CCZ и т. д. |
Синхронный ремень | бабейли | Подшипник скольжения | ТР продукты |
складной ремень PA | Мартин | складной ремень PA | Лисида |
Расширительная втулка | Вофу | Пневматические компоненты | Ядеке |
2. Основная часть машины
Описание | Бренд | Описание | Бренд |
Нож для резки бумаги | Синьюнь | Схватить | Цяньдай |
Синхронный ремень | бабейли | Подшипник качения | NSK, HRB, LYC или CCZ и т. д. |
складной ремень PA | Лисида | Подшипник скольжения | АСАХИ или ТР |
складной ремень PA | Мартин | Пневматические компоненты | Ядеке |
Расширительная втулка | Вофу | Клапан регулирования давления, манометр | Ядеке |
Вакуумный насос | Тайвань Тилонг (150 30 кВт) | Управляющий цилиндр | Ядеке |
3.Электрические части размоточного стенда.
Описание | Бренд | Описание | Бренд |
Преобразователь частот | ИНВТ | Входной модуль | ИНВТ |
Модуль обратной связи энкодера | ИНВТ | Датчик угла | Тайвань |
Мотор | Jiangmen Jiangsheng Motor, Dongguan Motor, Xingguang Transmission и т. Д. | Бесконтактный переключатель | Омрон |
Кодер | Лейка, Италия | Фотоэлектрический переключатель | Омрон, Боннер |
Аналоговый количественный модуль | ИНВТ |
Электрическая часть главной машины
Описание | Бренд | Описание | Бренд |
Преобразователь частот | ИНВТ | Редуктор | ИНВТ |
Модуль обратной связи энкодера | ИНВТ | Серводвигатель | ИНВТ |
Электрические машины | Jiangmen Jiangsheng Motor, Dongguan Motor, Xingguang Transmission и т. Д. | Сенсорный экран | ИНВТ |
Редуктор | Тайваньский известняк |
XY-GU-281 Одноканальный большой круговой отрезной станок
Циклотронный резак для бумаги используется для автоматической обрезки сложенных в ряд и круглых рулонов бумажных полотенец, таких как съемные салфетки или рулон туалетной бумаги.Вся машина использует технологию сервопривода и частотный контроль скорости двигателя, что повышает стабильность резки бумаги, а также повышает точность резки ткани и позволяет отрезать плоскую торцевую поверхность.Длина резки в пределах возможностей машины позволяет произвольно регулироваться.Фиксированный автоматический угол шлифовального круга для ножей обеспечивает качество заточки ножа.Место шлифования ножей часто продувается сжатым воздухом для охлаждения и может соответствовать специальной охлаждающей жидкости.
Основные технические параметры
Designation | Значения параметров |
Длина незавершенных изделий | минимум 500 мм (или мини-5 линий) |
Высота готового изделия | 15~120 мм |
Рабочая скорость | 20~120рез/мин |
Внешний диаметр круглого лезвия | Φ610 мм |
Максимальная скорость дискового ножа для резки бумаги | 980об/мин |
Спецификация готовой продукции | 70~300 мм |
Ширина бумаги | 70~110 мм |
Длина резки | 70~300 мм |
Оставшаяся длина | 20~65 мм |
Власть | 11кВт |
Источник питания | 380 В 50 Гц |
Давление воздуха | 0,5~0,8МПа |
Размер машины | 4600*1700*2500мм |
масса | 2300~2600 кг |
тормоз | Настройка параметров (авто/ручная) |
Ступенчатая заточка ножа | Настройка параметров (авто) |
Пневматическая заточка ножа | Настройка параметров (авто/ручная) |
Продувка воздухом | без |
Реле общего давления | Ценность (нет) |
Человеко-компьютерный интерфейс | ДЕЛЬТА (или по выбору клиента) |
преобразователь частоты | ДЕЛЬТА |
Сервопривод | ДЕЛЬТА |
XY-BT-298 Полностью автоматическая трехмерная машина для упаковки салфеток для лица

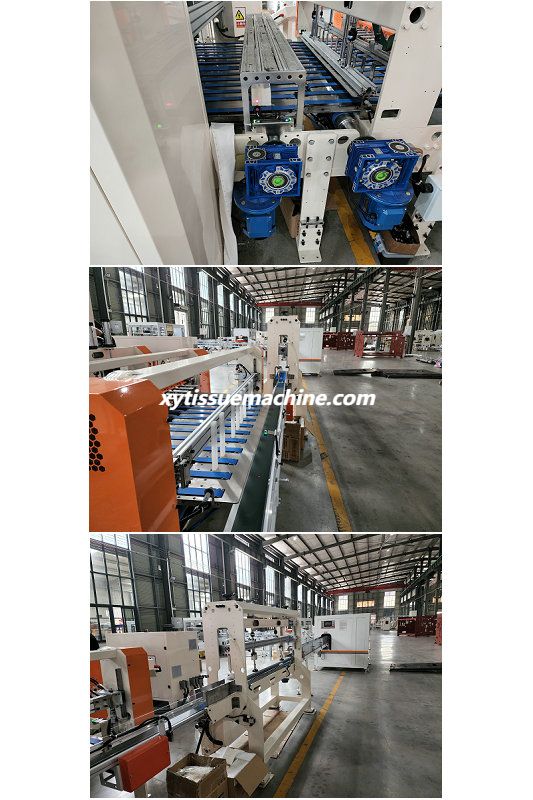

Подробные фотографии
Основная техническая параметры
Технические характеристики | Описание | Примечание |
Область применения | Салфетка для лица, полотенце для рук, салфетка | |
Режим подачи оборудования | ASF Полностью автоматический | Пять разделов интеллектуального гибкого режима кормления |
Макс.расчетная механическая скорость | Макс.100 мешков/мин | Соответствует спецификации упаковки |
Макс.стабильная скорость работы | 70 мешков/мин | Соответствует спецификации упаковки |
Диапазон длины ткани (готовый продукт) | 120 мм- 210 мм | Более этого размера можно настроить |
Диапазон высоты ткани (готовый продукт) | 40 мм- 100 мм | |
Диапазон ширины ткани (готовый продукт) | 90 мм- 105 мм | |
Запасные части для изменения размера | 3 комплекта | Стандартное количество конфигурации, точные спецификации, составленные пользователем |
Размер машины(Д*Ш*В) | 4600*3620*1770 мм | Стандартный размер |
Вес машины | Около 3000 кг | |
Упаковочные материалы | CPP-пленка | |
Толщина пленки | 0,04 мм-0,055 мм | |
Максимальный диаметр пленки | 400 мм | Более этого размера можно настроить |
Диаметр сердцевины пленки | 76 мм | В соответствии с международными стандартами |
Максимальная ширина пленки | 340 мм | Более этого размера можно настроить |
Воздушный компрессор | Минимальное давление воздуха 5 МПа | Оснащен пользователем |
Общая мощность привода | 4,8 КВт | Сумма мощности главного двигателя, серводвигателя, сумма мощности двигателя, регулирующего скорость. |
Общая мощность нагрева | 4,6 КВт | Боковое уплотнение, боковое уплотнение тепловой мощности в сочетании |
Изменение напряжения | +/- 10% | В соответствии с международными стандартами |
Ввод/вывод/ввод/вывод | 24 В постоянного тока | Вход цепи управления электрической системой управления |
Ввод/вывод/вывод/ввод/вывод | 24 В постоянного тока | Выход цепи управления электрической системой управления |
Режим управления движением оборудования | Трехосный сервопривод и контроль положения оси | Электронная кривая движения CAM |
Основной режим передачи оборудования | 20crmnti механический кулачок+электронный кулачковый привод | |
Стандартный цвет машины | Серый, международный цвет RAL 7032. | Номер цвета международной карты цветов RAL7032. |
Стиль упаковки | Трехмерная упаковка | сначала вертикальное уплотнение, а затем двухстороннее уплотнение |
XY-BT-299 Полностью автоматическая машина для упаковки бумажных салфеток для лица
Характеристики
◆ Полный автоматический запуск.Высокая скорость. Подходит для упаковки в рулоны (6,8,10 пакетов в одном пакете).
◆ Может быть подключен к пилораме или однорулонной упаковочной машине.
◆ Сервосистема, управляемая ПЛК.
◆ Автоматическая подача, автоматическая регулировка. Использование высококачественных датчиков.
◆ Управляется цветным сенсорным дисплеем.
◆ Функция аварийной остановки/паузы, система охранной сигнализации, система защиты воздуха и электроэнергии.
◆ Принятие постоянной температуры запечатывания и системы резки.
Модель | XY-BT-299 |
Емкость | 18 пакетов/мин. |
Источник питания | 17 кВт 380 В 50 Гц |
Подача воздуха | 0,5-0,7 МПа (предоставляется пользователем) |
Режим кормления | Полностью автоматическая двухполосная система подачи |
Подходит для упаковки | Связывание тканей лица |
Размер сумки/рулонов в сумке | Д600*Ш(150-420)*В(80-105) мм 6, 8, 10 пакетов/упаковочных пакетов |
Режим упаковки пакетов | Сборный мешок с отверстием для выпуска воздуха |
Материал пакета для упаковки | PE, толщина: ≥0,05 мм |
Магазин комплектующих сумок | 40 мм Хранение двух сумок |
количество хранения сумки для разгрузки | ≤500 шт. |
Вес машины | 3500 кг |
Размер машины | Д6800*Ш3700*В1600 мм |
Список конфигурации
НЕТ | Имя | Спецификация модели | Бренд | Примечание |
1 | сенсорный экран | TPC1061/10,2 дюйма | Куньлунь Тонгтай | |
2 | контроллер | МП03А | Честный | |
3 | Измеритель контроля температуры | Ке Ян | ||
4 | серводвигатель | Вэйчуан | ||
5 | Преобразователь частот | МД300А-С0.7БА | Вэйчуан | 750 Вт |
6 | Фотоэлектрический переключатель обнаружения | ОМРОН | ||
7 | Фотоэлектрический датчик | N1212 | БОЛЬНОЙ | |
8 | Фотоэлектрический переключатель на пересечение луча | CX411D-E | Панасонник | |
9 | импульсный источник питания | 100 Вт | СнайдерСнайдер | |
10 | реле | ХХ52П-Н/24В постоянного тока | ОМРОН | |
11 | Твердотельное реле | 75ДА | Янмин | |
12 | Кнопка | Снайдер | ||
13 | Соленоидный клапан | 4В210-08/2В025-08 | Эйр Тех | |
14 | Несущий | НСК,HRB |
1610 Enterprise Building, Ванань, Лоцзян, Цюаньчжоу, Фуцзянь, Китай
Телефон: +86-13685949824
WhatsApp: +86-13685949824
Электронная почта:
