| Ширина рулона Джамбо: | |
|---|---|
| Скорость: | |
| Стиль тиснения: | |
| Стиль резки: | |
| Стиль упаковки: | |
| Количество: | |
XY-ГУ-АА
XINYUN
8441809000
XY-ГУ-АА Полностью автоматическая линия по производству салфеток для лица в стиле Hang
Контур
Автоматическое производство машин для производства салфеток для лица линия является состоять из складывание тканей лица машина, машина для резки бревен и упаковка машина. Машины работать плавно и стабильно от тот сырой материал к законченный продукты.
Этот производство линия является из высокий степень из автоматизация, сохранять труд затраты, уменьшать труд интенсивность, является тот лучший выбор из тот производство из салфетка продукты.

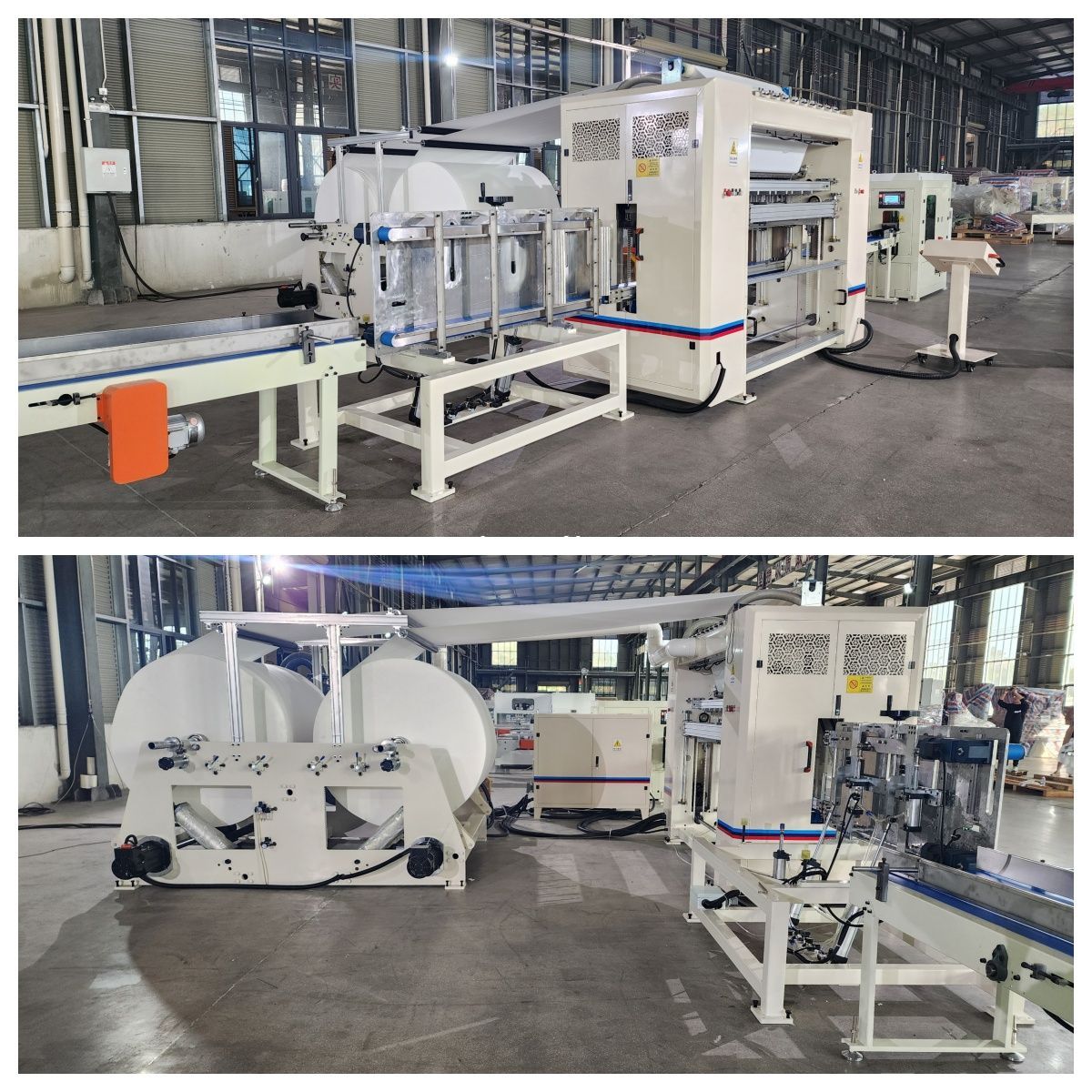

XY-GU-20A 7-строчный автоматический подвесной стиль Лицо Твыпуск Складной Машина
Особенность и функции
Ножевой ролик для разрыва бумаги имеет структуру спирального ножевого ролика, что эффективно обеспечивает стабильность разрыва бумаги и срок службы лезвия.
Конструкция ножевого валика для разрыва бумаги повторяет структуру спирального ножевого валика: от оригинального прямого ножа до полнорежущего типа, а спиральный ножевой ролик представляет собой точечный режущий ролик, что решает проблему нестабильности разрыва бумаги и короткий срок службы лезвия, вызванный оригинальной прямой конструкцией ножа.
Основная складная часть
Нет | Описание | Tтехнические параметры |
1 | Расчетная скорость | 100 м/мин |
2 | Стабильная скорость | 80 м/мин |
3 | Разверните размер готовой ткани | 180（+1，-3）* ширина ткани |
4 | Размер готовой ткани в сложенном виде | 90（+3，-1）* ширина ткани |
5 | Высота готовой ткани (мм) | 50–135 мм (высота до упаковки) |
6 | Основная структура | Конструкция настенного типа |
10 | Метод подсчета | Примите работу кодировщика с высоким разрешением, подсчет будет точным на 100%. |
8 | Складной механизм | Вакуумно-адсорбционная складная |
9 | Метод складывания | V-образное складывание в шахматном порядке |
10 | Метод обработки складного ролика | После закалки и отпуска, а также высокоточной обработки глубоких отверстий жесткость и прочность каждого ролика гарантированы. Все они обрабатываются обрабатывающим центром с ЧПУ и динамической балансировкой уровня G3.2, чтобы обеспечить требования к точности складных роликов во время высокоскоростной складывания. |
11 | Ролик для складывания бумаги, ломающий бумагу | 2 валика для разрыва бумаги и складывания бумаги, а также от 3 до 4 нижних ножей для разрыва бумаги равномерно распределены на роликах (количество варьируется в зависимости от технических характеристик), чтобы гарантировать, что длина каждого разрыва бумаги равна 180 (+1, -3) мм, а отверстия для вакуумной адсорбции регулярно расположены рядом с каждым нижним ножом на поверхности валика для адсорбции разрезанной бумаги-основы на поверхности валика. На валке имеются 3-4 ножа для вставки бумаги и 3-4 V-образных паза для фальцовки, равномерно распределенные по валку (количество будет варьироваться в зависимости от технических характеристик), чтобы гарантировать, что размер бумаги-основы после фальцовки составляет 90 мм (+3, -1 ), а отверстия для вакуумной адсорбции регулярно расположены рядом с каждым вставным ножом и V-образной канавкой на поверхности валика для адсорбции разрезанной бумаги-основы на поверхности валика. |
12 | Нижний нож для резки бумаги | Все они изготовлены из импортных материалов, а конструкция нижнего ножа и всасывающего отверстия гарантирует, что бумага не сломается и не перевернется на высокой скорости, что делает готовый продукт более аккуратным. |
13 | Нож для резки бумаги | Все они изготовлены из импортных материалов и имеют спиральную конструкцию ножа для лапши, чтобы обеспечить долговечность ножа. |
14 | Метод разрыва бумаги | Общий подъем. Спереди и сзади имеется спиральное лезвие. Спиральная структура разрыва бумаги; стабильное разрушение бумаги и длительный срок службы инструмента. |
15 | Метод продевания бумаги | Руководство |
16 | Часть вакуумного канала | Трубопроводы и конструкция вакуумных воздуховодов на месте должны быть выполнены покупателем. |
110 | Функция толчкового режима машины | Машина может выбрать функцию медленного перемещения. |
18 | Мощность главного двигателя машины (кВт) | 5,5 кВт |
19 | Мощность вакуумного насоса машины (кВт) | 37 |
20 | Требования к мощности машины | 380 В 50 Гц 3-фазный |
21 | Управляющее напряжение (В) | 24 |
22 | Давление сжатого воздуха (МПа) | ≥0,6 |
23 | Расход газа | 1000 литров/смену |
Часть размотки бумаги
Нет. | Описание | Tтехнические параметры |
1 | Макс. ширина рулона большого размера（мм） | 1400 |
2 | Диаметр рулона Джамбо（мм） | <=¢1500 |
3 | Скорость размотки（м/мин） | ＜130 |
4 | Внутренний диаметр большого рулона | ￠76,2 мм |
5 | Структура машины | Тип стены и каркасная конструкция |
6 | Вес гигантского рулона（T） | Макс.0,8 |
7 | Система размотки | Ремень подачи бумаги с листовой основой |
8 | Выравнивание большого рулона | Ручная регулировка |
9 | Режим расслабления | по часовой стрелке |
10 | Метод продевания бумаги | Руководство |
11 | Обнаружение разрыва бумаги | Благодаря системе обнаружения разрыва бумаги вся машина останавливается в случае разрыва бумаги, что сокращает количество отходов необработанной бумаги. |
12 | Власть | 2,2 кВт |
13 | Минимальное требуемое давление воздуха | 0,6 МПа |
14 | Расход газа | 1000 литров/смену |
15 | Режим передачи больших рулонных стендов | Независимый двигатель для управления |
16 | Конвейерная лента | Плоскоременная передача |
17 | Регулировка Джамбо-ролла | Винтовой привод |
18 | Защита | Основные компоненты трансмиссии защищены защитным кожухом. |
Автоматическая система передачи
Нет. | Описание | Tтехнические параметры |
1 | Система трансферов | 6 сервоуправлений устройства могут осуществлять автоматическую передачу |
2 | Структура трансфера | Структура настенного щита |
3 | Сдвижное устройство для переноса | Все раздвижные устройства принять импортный линейный подшипник и принять конструкцию двойного вала, чтобы обеспечить стабильность каждой детали. системы передачи |
4 | Основной перенос | Все изготовлено из алюминиевого сплава и обработано на обрабатывающем центре с ЧПУ для обеспечения точности укладки. |
5 | Перегородка выхода бумаги | Все они обработаны импортного алюминиевого сплава, чтобы гарантировать, что бумага не повлияет на передачу эффект |
6 | Пневматические детали | Пневматические компоненты AIRTAC используются для обеспечения точности передачи. |
7 | Отслеживание количества листов | Применяется высокоточный энкодер |
8 | Регулировка количества листов | Установить на ПЛК экран и количество листов можно регулировать со 100% точностью (с четным числом в качестве ориентира настройки) |
9 | Диапазон количества листов | 2 слоя: 100-200 листы 3 слоя 60-150 листов |
10 | Скорость | Макс. 10 раз/мин |
11 | Режим управления | Когда машина выключается в обычном режиме, ее можно выключить только после передачи работа завершена |
12 | Детали поддержки бумаги | Нержавеющая сталь используется для обеспечения прочности и жесткости полуфабриката. на высокой скорости |
13 | Мощность (КВт) | 3+3+0,75+1,8=8,5 |
14 | Давление сжатого воздуха (МПА) | ≥0,6 |
15 | Расход газа | 1000 л/смену |
16 | Управляющее напряжение (В) | 24 |

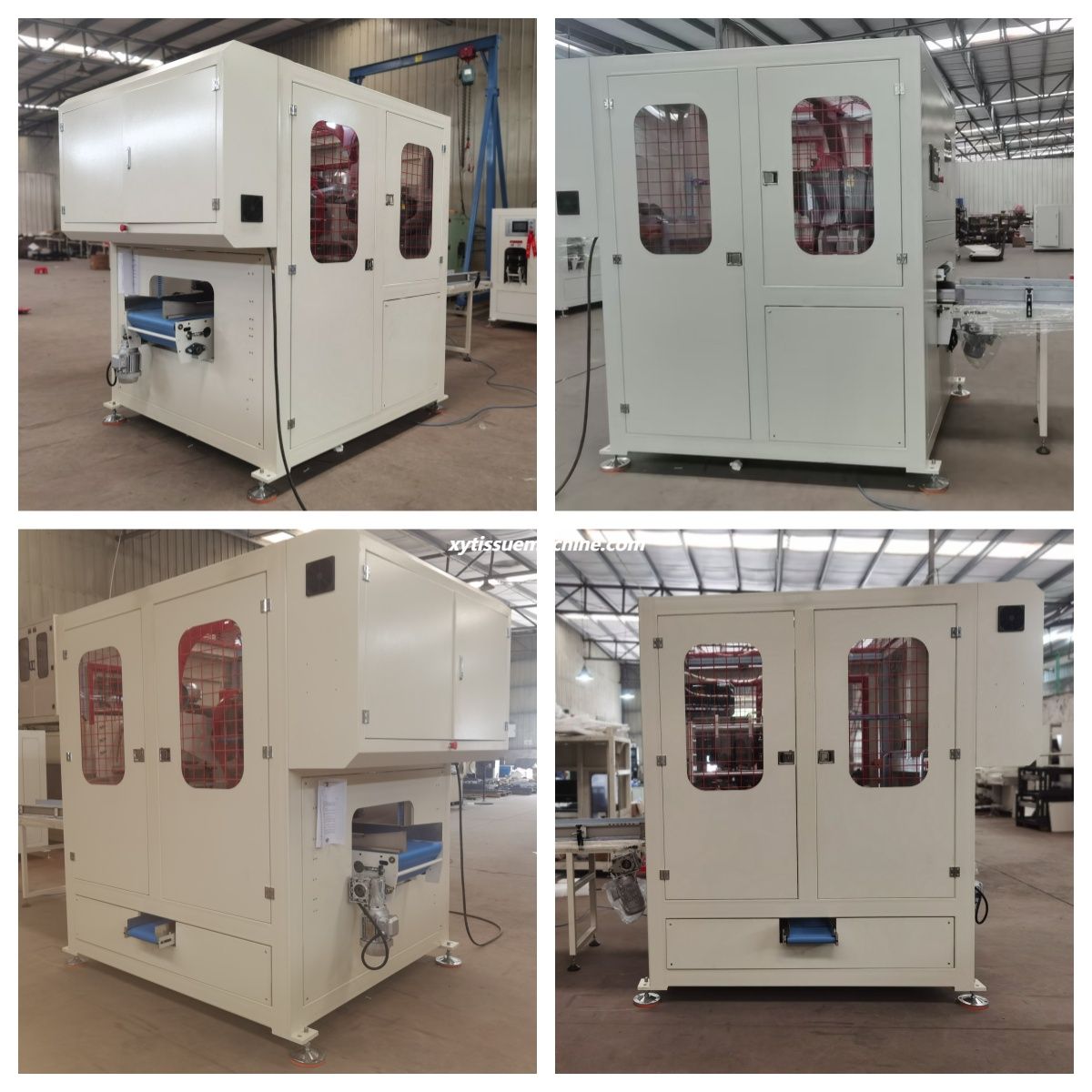

XY-GU-281 Автоматическая пила для резки бревен для лицевой ткани в подвесном стиле
Основной параметр:
1. Размер резки: максимальная ширина ленты подачи бумаги: 500 мм;
Длина резки бумаги: L=80-200 мм
2. Скорость: 150-180 резов/мин (зависит от длины бумаги)
3. Система управления: управление программой ПЛК, сервопривод, управление сенсорным экраном.
4. Способ подачи: сервопривод; Синхронно-ременная синхронно-позиционирующая передача.
5. Способ резки: непрерывное вращательное движение на 360°.
6. Отрежьте бумажную головку и систему удаления хвоста; Программное управление ПЛК и работа с сенсорным экраном завершены. Длина удаления головы и хвоста 10-20 мм.
7. Точность резки бумаги: диапазон погрешности обрезки <1 мм.
8. Система шлифования бревен: автоматическая шлифовка ножей, параметры настройки сенсорного экрана.
9. Внешний диаметр ножа для бумаги: ￠610мм
10. Требуемое давление воздуха: 0,5 МПа (подготовлено клиентом)
11. Тип источника питания: 380 В, 50 Гц, 3 фазы
12. Общая мощность: 7 кВт.
13. Размер машины (Д*Ш*В): 1700*1770*1976 мм.
14. Вес: 2000 кг.
15. Цвет машины: Белый (процесс пластикового распыления опалового лака для запекания)
16. Полная сервосистема машины, ПЛК, сенсорный экран, водитель; Бренд Xinjie или Huichuan
17. Комплект подшипников машины, серия FAG, Германия, синхронный ремень, серия UNIENTI, Япония.
18. Фотоэлектричество всей машины: итальянский бренд datalogic.
19. Электрическая система обнаружения выхода бумаги оборудования, включая упаковочную машину и конвейер, автоматически останавливает режущую машину в случае неисправности и скопления продукта;
20. Управление преобразователем частоты двигателя, энергосбережение, преобразователь частоты марки Xinjie или Huichuan.
21. Консоль управления оборудованием представляет собой сенсорный экран, а панель выполнена из нержавеющей стали с гравировкой.
22. Электрический блок управления оборудованием интегрирован с хостом, чтобы гарантировать, что цепь не повреждена и безопасна;
23. Защитная крышка оборудования изготовлена из железной сетки, а наружное наблюдение выполнено из органического стекла с функцией защиты;
24. Оборудование оснащено машиной для укладки бумаги и автоматической сортировочной машиной для лучшего решения проблемы пустых упаковок.
25. Оборудование оснащено автоматическим устройством для выгрузки отходов, которое позволяет выгружать отходы без ущерба для окружающей среды и упаковки.
XY-BT-299 Автоматическая машина для упаковки салфеток для лица в виде подвешивания
Характеристики
Эта машина соединена с автоматическим резаком бумаги с функцией автоматического выпуска картона (по выбору клиента).
Может быть подключен к пилораме или однорулонной упаковочной машине.
Сервосистема, управляемая ПЛК.
Автоматическая подача, автоматическая регулировка. Использование высококачественных датчиков.
Управляется цветным сенсорным дисплеем.
Функция аварийной остановки/паузы, система охранной сигнализации, система защиты воздуха и электроэнергии.
Принятие постоянной температуры запечатывания и системы резки.
Технические параметры машины
Модель | XY-BT-299 (Двойной толкатель) |
Емкость | 20-50пакетный мешок/мин |
Источник питания | 380 В 50 Гц 3-фазный |
Подача воздуха | 0.5-0,7МПА (предоставлено клиент) |
Pвладелец двигателя | 11КВт |
Hмощность питания | 1,6 кВт |
Диаметр входной трубы | 10-12 мм |
Серводвигатель | 9 шт. |
Режим кормления | Полностью автоматический система подачи дорожек |
Упаковка размер/за мешок | L(150-400)*Вт(120-250)*В(80-110) мм
|
Режим упаковки пакетов | Сборный мешок с отверстием для выпуска воздуха |
Материал пакета для упаковки | ПЭ, толщина:：≥0,05 мм |
Магазин комплектующих сумок | Тип сумки выдвижной.; Lлевое и правое двойное отделение для хранения сумок; HРасстояние между отверстиями andle 40 мм |
Количество упаковочных сумок для хранения | ≤300 шт. |
Вес машины | 2000КГ |
Размер машины | L5120*Вт3400*ЧАС1700 мм |

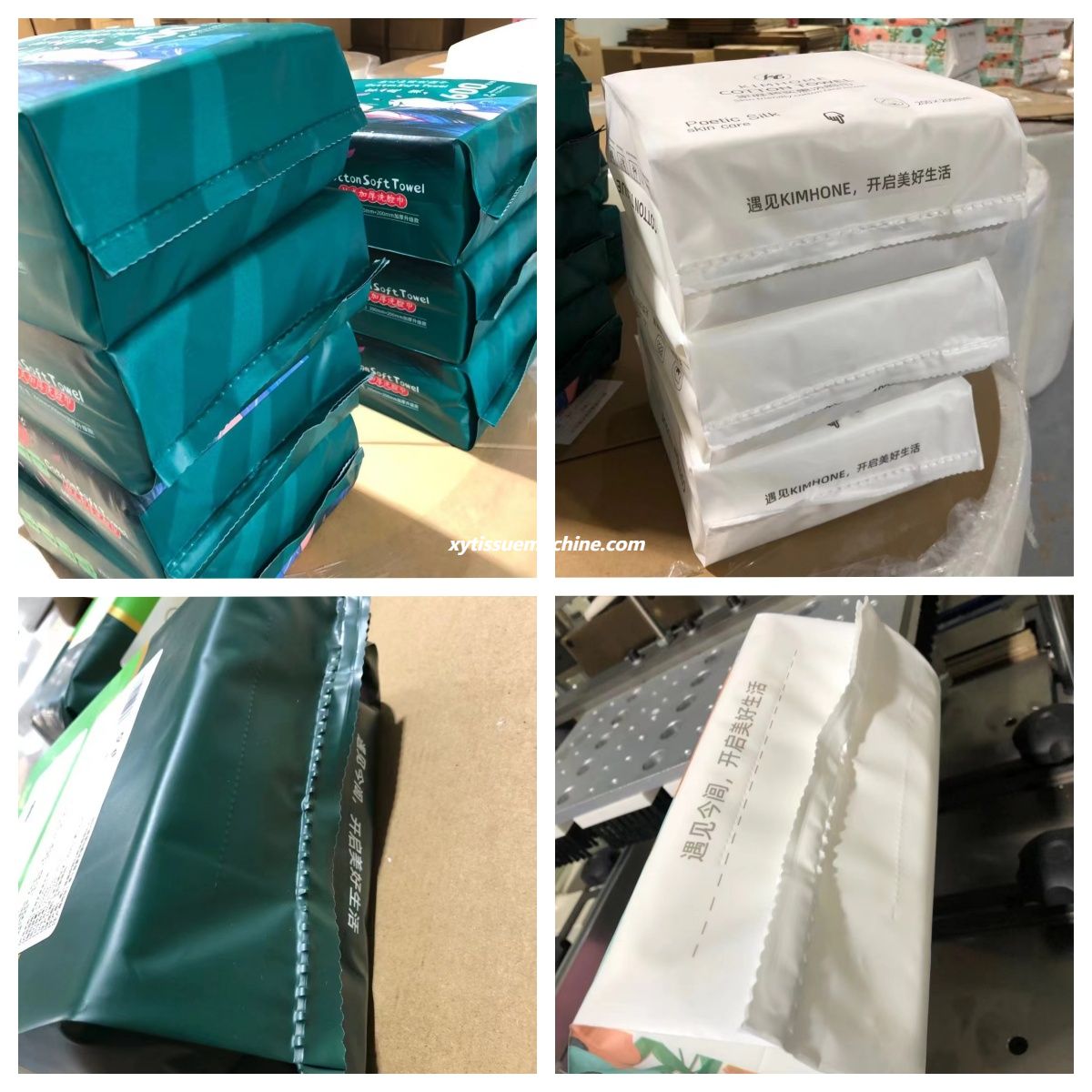

Готовый стиль упаковки
